| Ma quante luci
hanno i rimorchiatori moderni? |
| Nella pagina “Fanali
notturni delle navi” del sito mitidelmare.it ho
pubblicato, diversi anni orsono, dei disegni schematici
che illustrano i fanali che devono mostrare le navi, dal
tramonto all’alba, per farsi individuare e riconoscere,
per far capire in quale direzione si muovono e se si

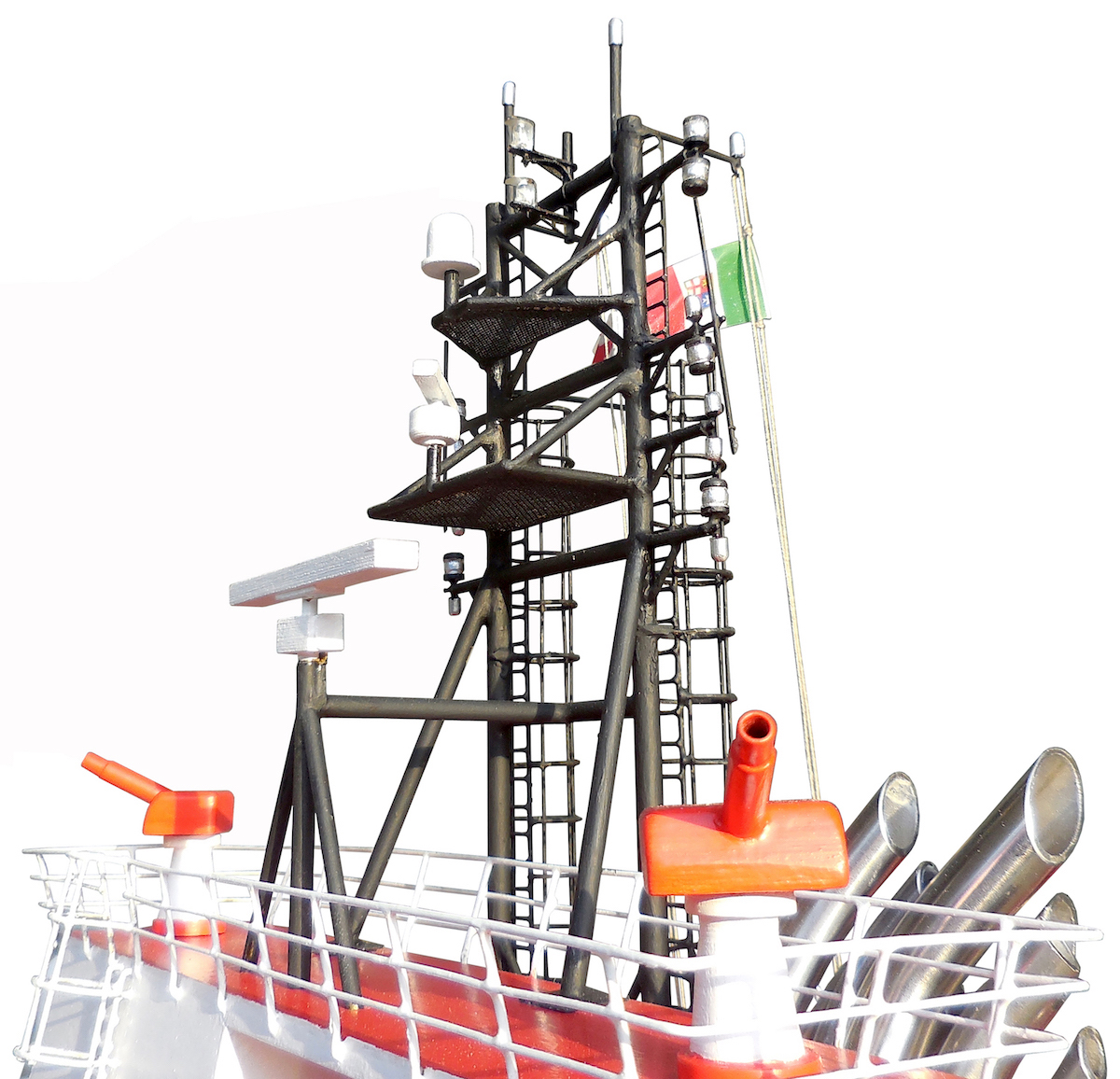

trovano in condizioni particolari. I fanali hanno colore diverso e devono essere visibili secondo angoli ben definiti. Col tempo, però, mi sono accorto che queste informazioni non riescono a soddisfare completamente le esigenze degli amici modellisti che si rivolgono a me per avere maggiori delucidazioni. In particolare c’è difficoltà nell’individuare il sistema di luci che caratterizza i rimorchiatori e, in particolare, i moderni Tug Supply. Queste navi portano, infatti, una quantità notevole di luci che le fa somigliare un po’ ad alberi di Natale. |
 |
 |
Finalmente mi è

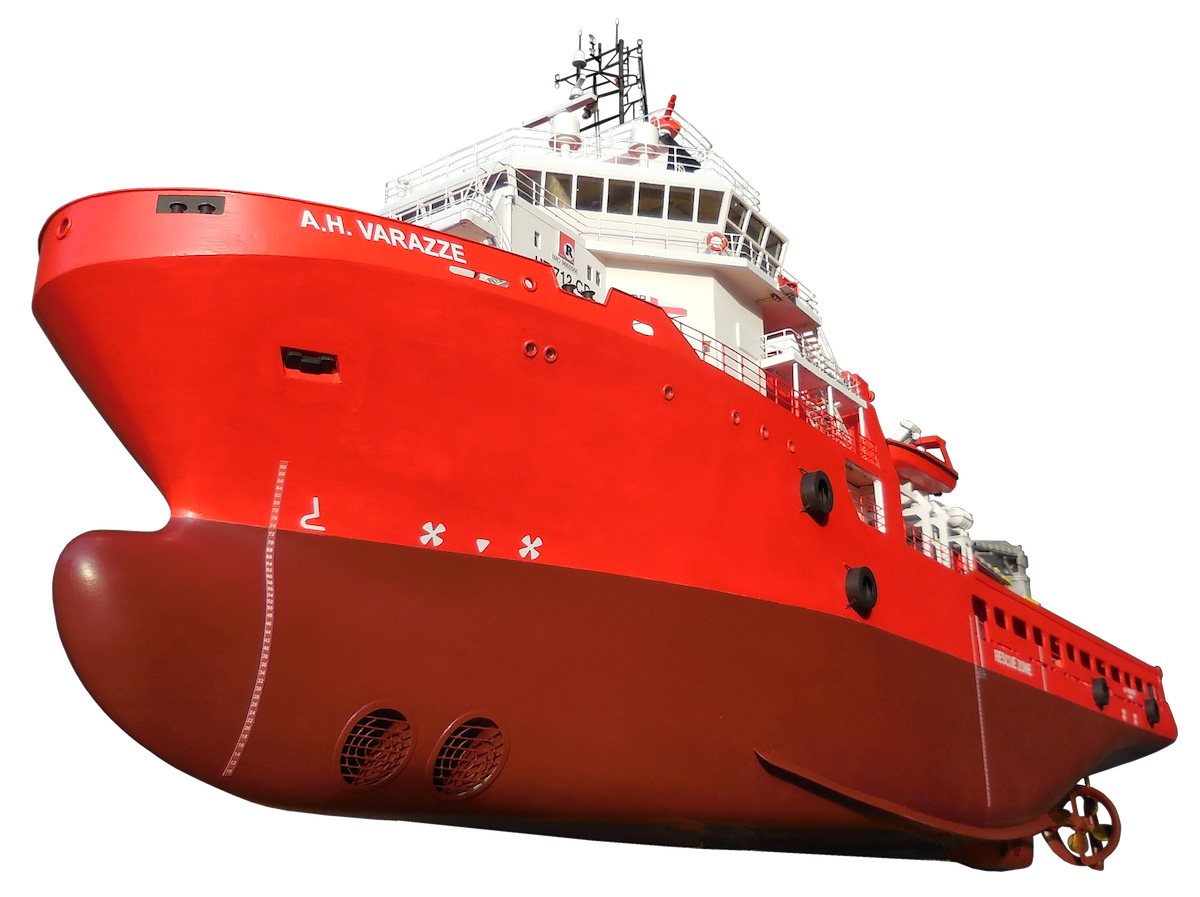

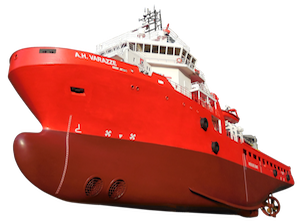

capitata l’occasione per aiutare questi amici. Ho costruito, recentemente, l’ A.H. Varazze, della Finarge di Genova. Il modello finito e la sua costruzione sono ancora descritti nel sito www.mitidelmare.it. Per questa realizzazione sono venuto in possesso di una serie di disegni dai quali ho potuto estrarre le immagini e le informazioni che trovate di seguito. Le immagini sono in formato JPG e, per quanto siano state rese le più nitide possibile, si leggono bene solo ingrandendo la pagina di questo PDF. Le stesse immagini, però, sono anche sul sito mitidelmare.it in formato molto grande per cui le potete scaricare e leggere con tutta comodità. Attenzione. In questo articolo potete ingrandire le immagini semplicemente cliccandoci sopra |
 |

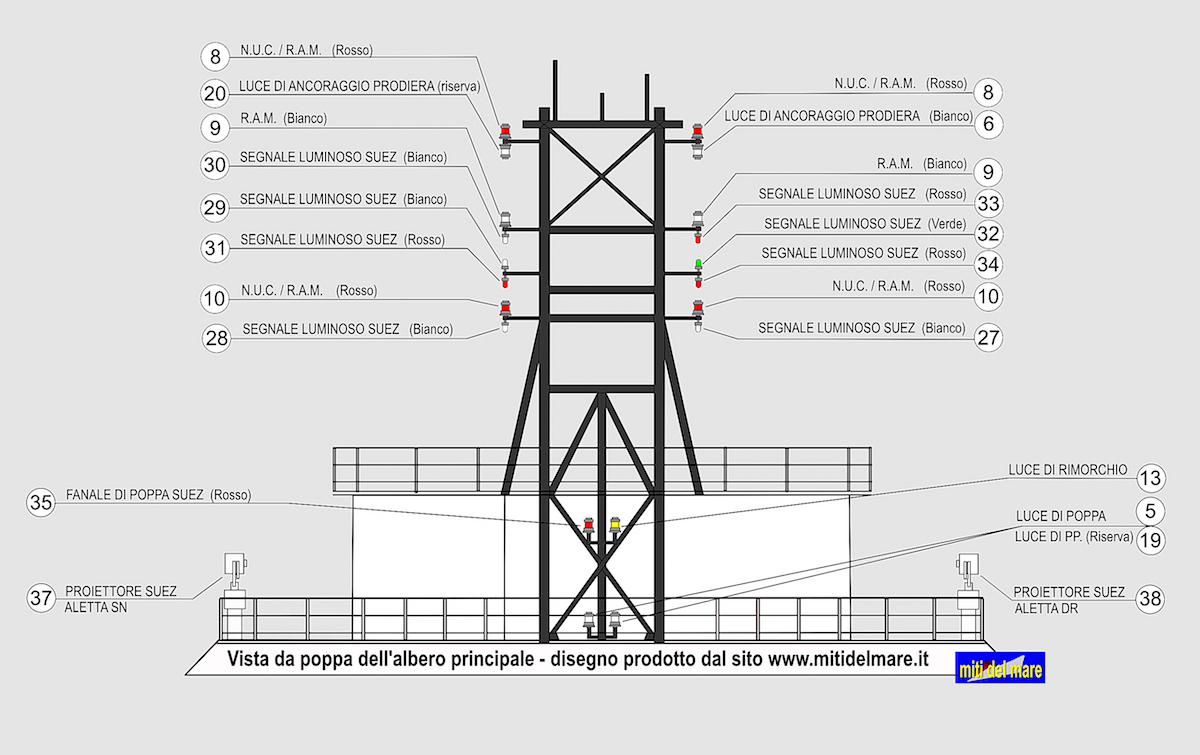

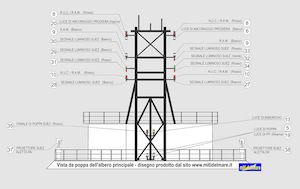

L'immagine a sinistra

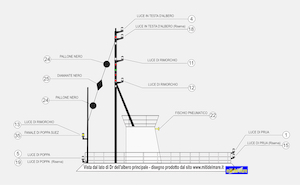

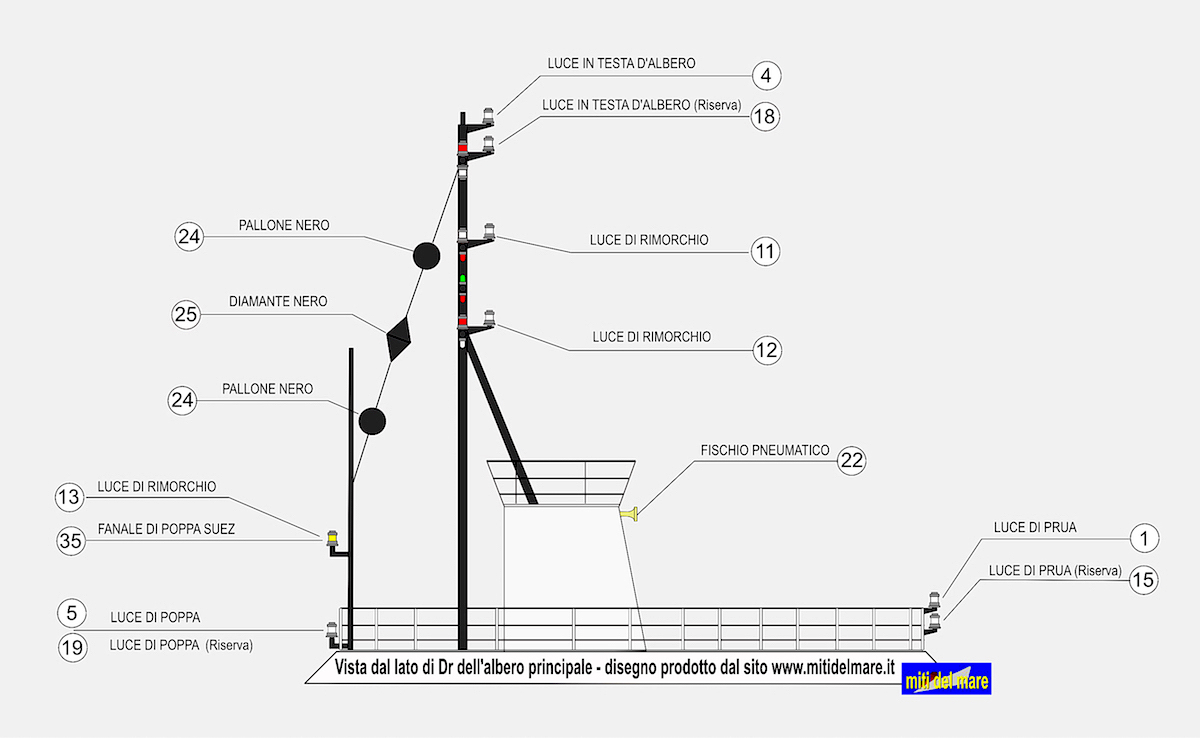

mostra l’albero visto da poppa. L'immagine a destra mostra l’albero visto dal lato di dritta. Cliccare sulle immagini per ingrandirle. |
 |

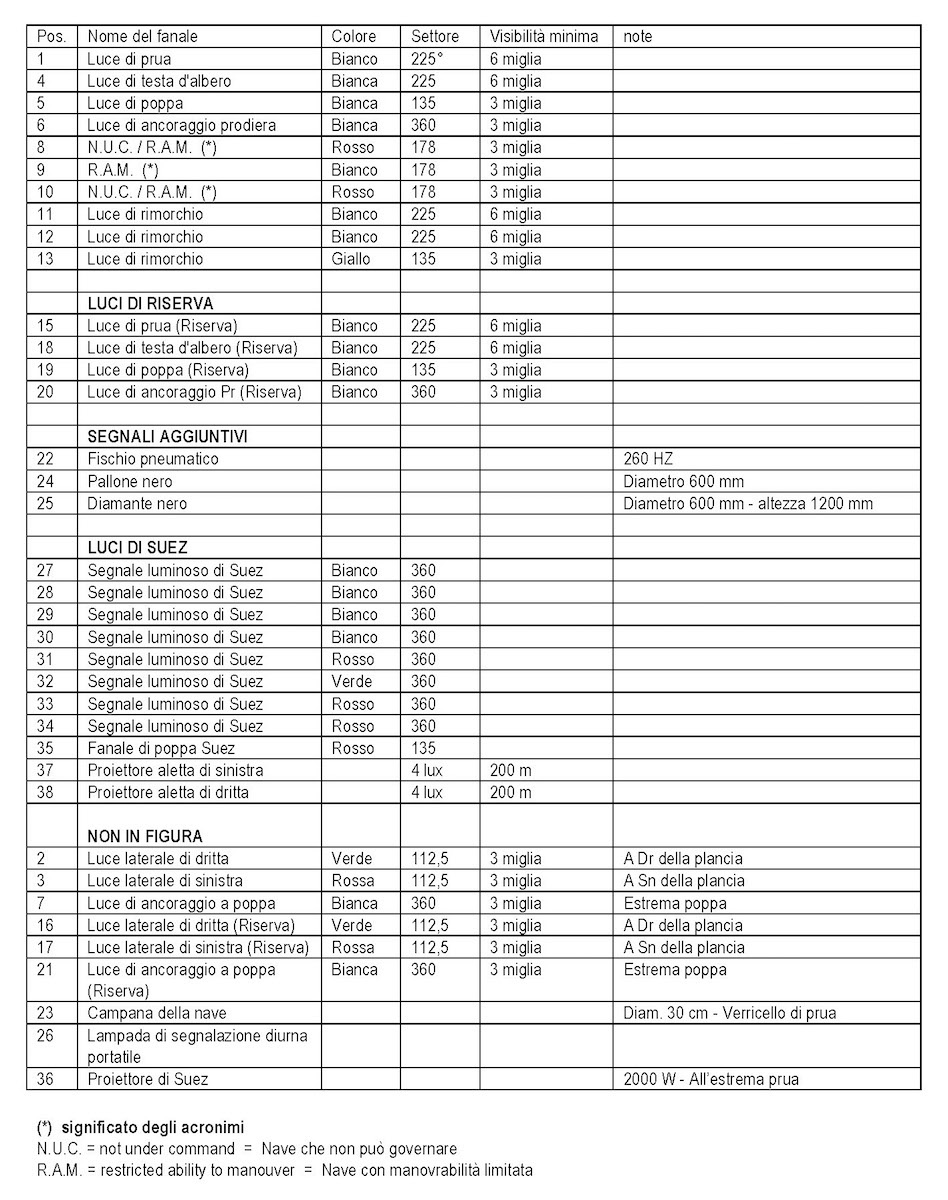

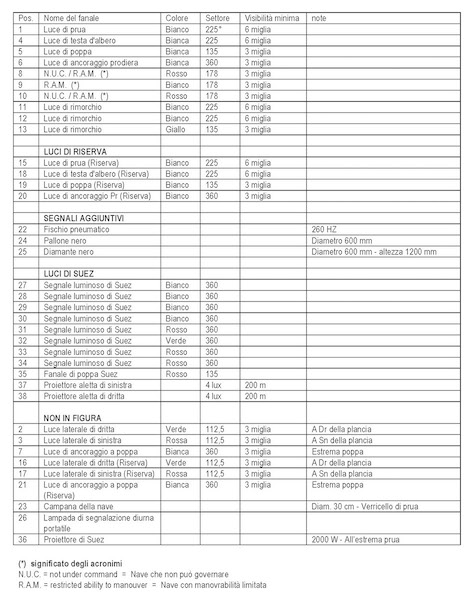

Questa tabella riporta tutte le luci indicate nei due disegni precedenti e alcune luci e segnali che si trovano lontano dall’albero. Attenzione ai colori e ai settori di visibilità. Per tutte le altre informazioni andate su http://www.mitidelmare.it/Fanali_notturni_delle_navi.html (*) significato degli acronimi N.U.C. = not under command = Nave che non può governare R.A.M. = restricted ability to manouver = Nave con manovrabilità limitata Clicca
sulla tabella per ingrandirla >>>
|
 |
