Le macchine di Leonardo

Gru girevole


I modelli di Roberto Vasconi
Varano Borghi VA
Vai all'elenco delle macchine Home
page
Guarda il VIDEO nel quale Roberto
ti descrive le macchine

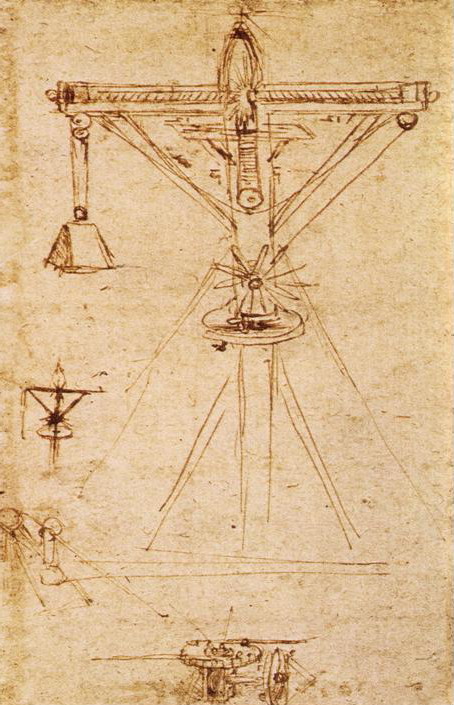

Il disegno di Leonardo Gru girevole

Codice: C.A.f. 105 v.b
Materiale: Legno-Ferro-Corda
Dimensioni: 30 x 62 x70 cm

Per il funzionamento della gru sono previsti i tre movimenti fondamentali: sollevamento, traslazione del carico, rotazione.
L'addetto al sollevamento si trova sulla piattaforma inferiore dove la fune viene avvolta e svolta sul tamburo agendo sulle lunghe razze del volantino coassiale al tamburo stesso.
Sulla piattaforma superiore Ŕ situato l'addetto alla traslazione del carico e fa ruotare, per mezzo di un volante a razze, una lunga vite con passo destrorso da una parte e sinistrorso dall'altra.
La rotazione avviene da terra agendo sulle funi fissate ai due anelli all'estremitÓ dei bracci orizzontali.

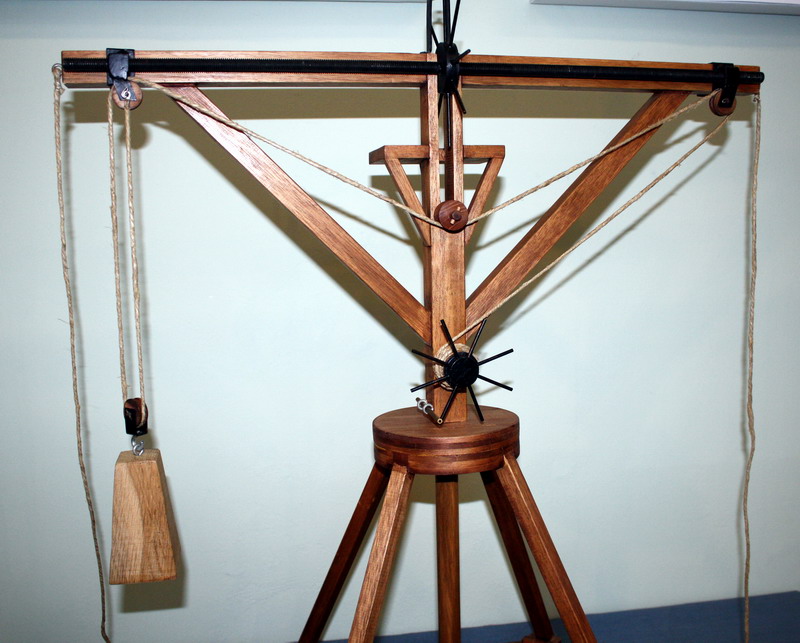

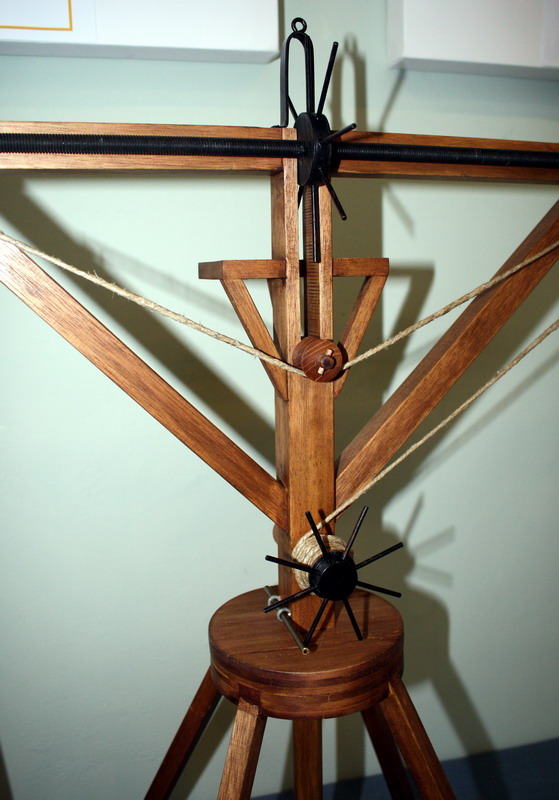

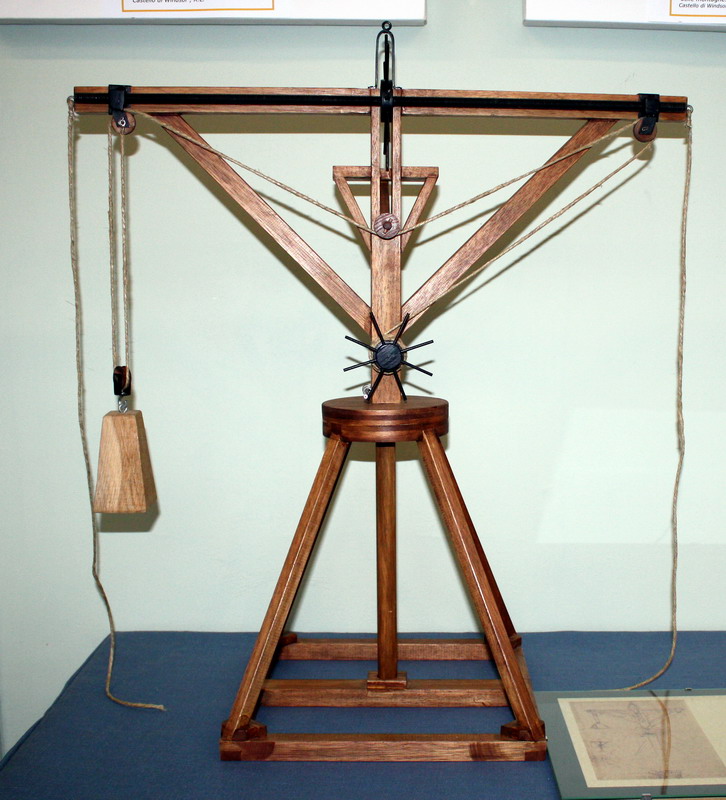

La gru girevole In basso il verricello per il sollevamento del peso In alto il volante per la traslazione del carico
