Costruttore:   LOTTERI Silvio
Periodo: XIX secolo          Scala  1:12
Questa scheda stata preparata per gentile concessione dell' A.N.V.O.
Associazione Navimodellisti Valle Olona - Castellanza VA
L'eventuale riproduzione di immagini contenute in questa pagina deve essere preventivamente autorizzata dall'A.N.V.O.      e-mail: anvo19@outlook.it

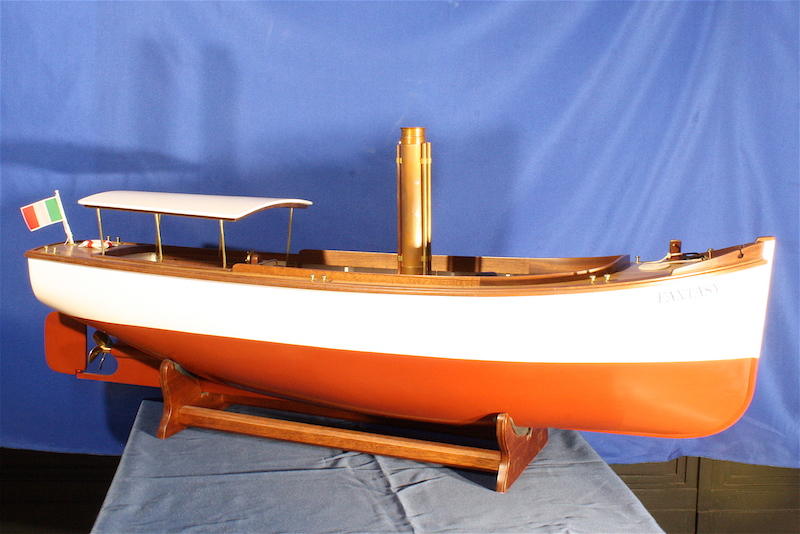

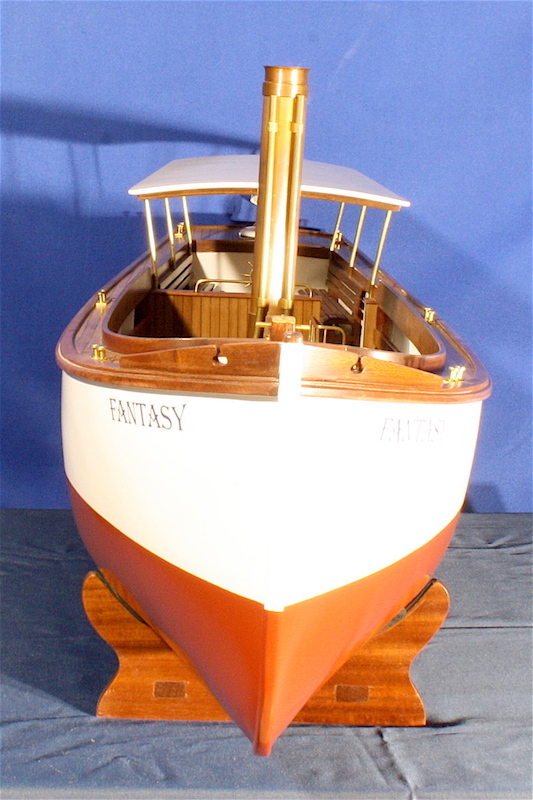

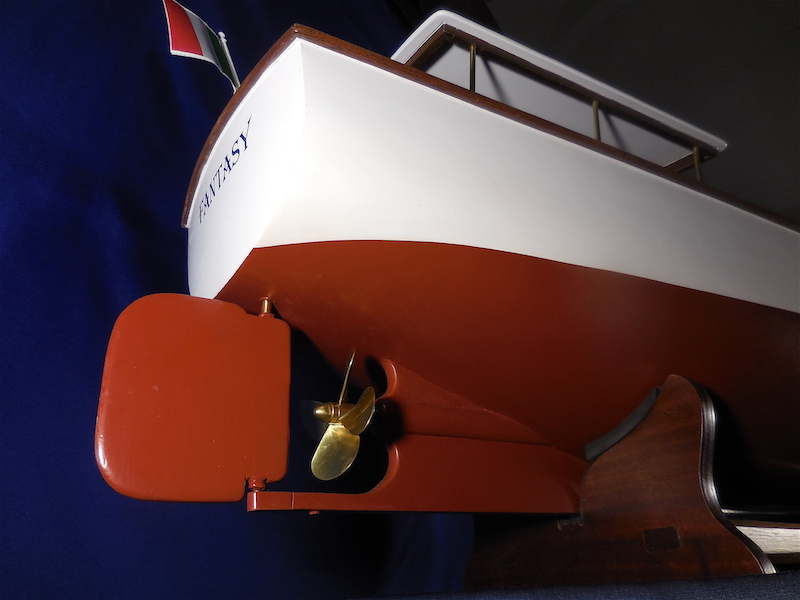

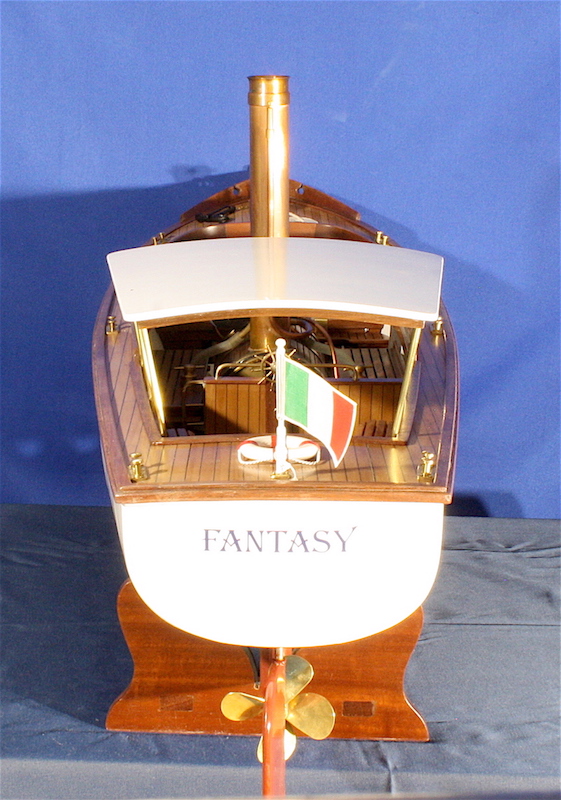

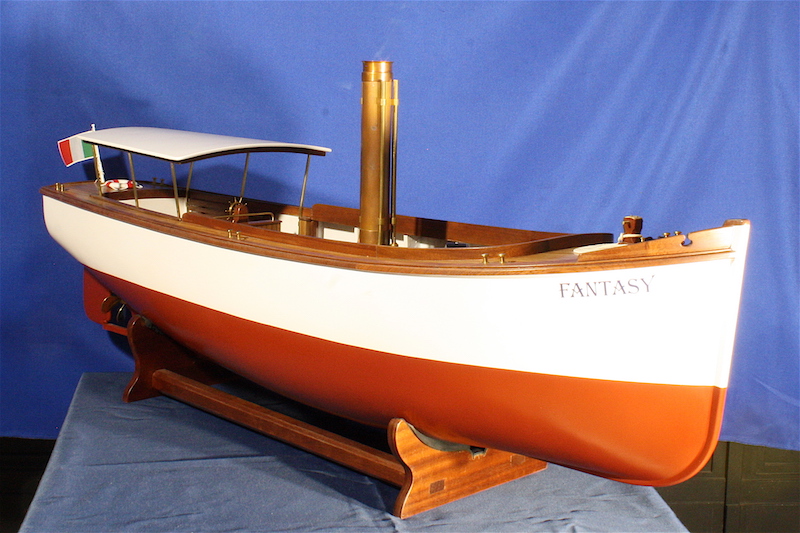

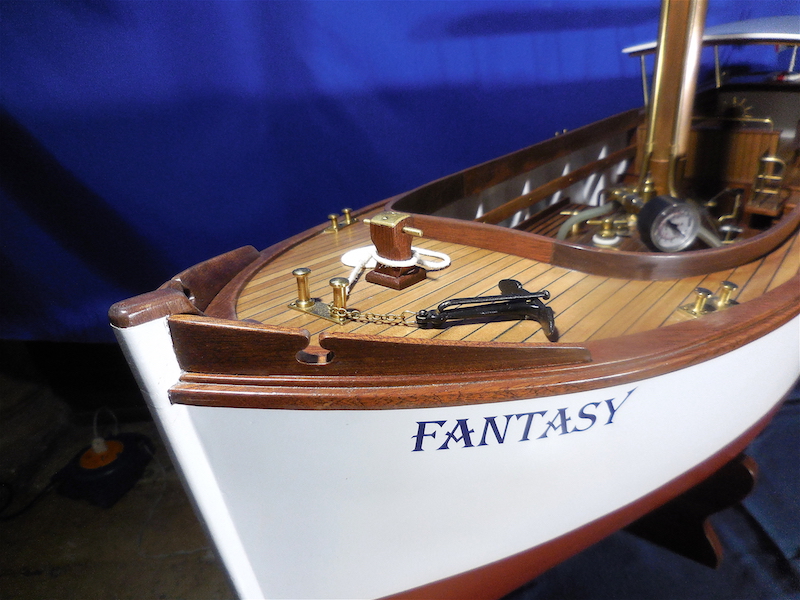

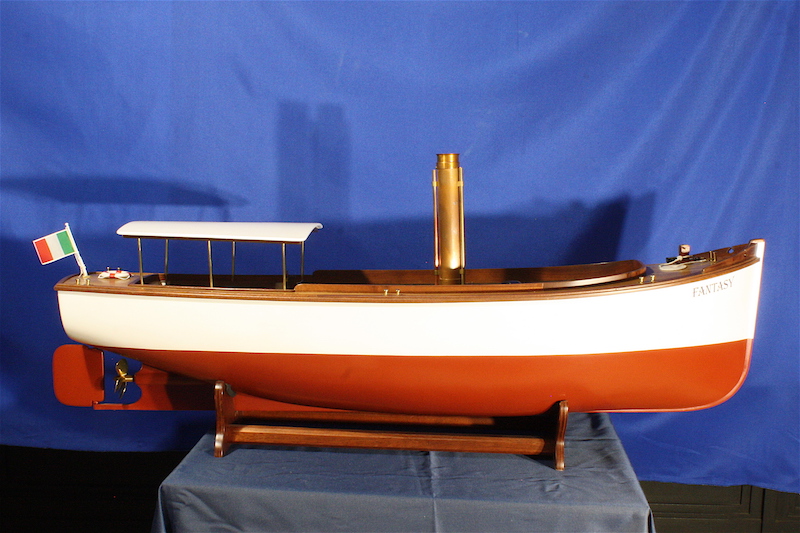

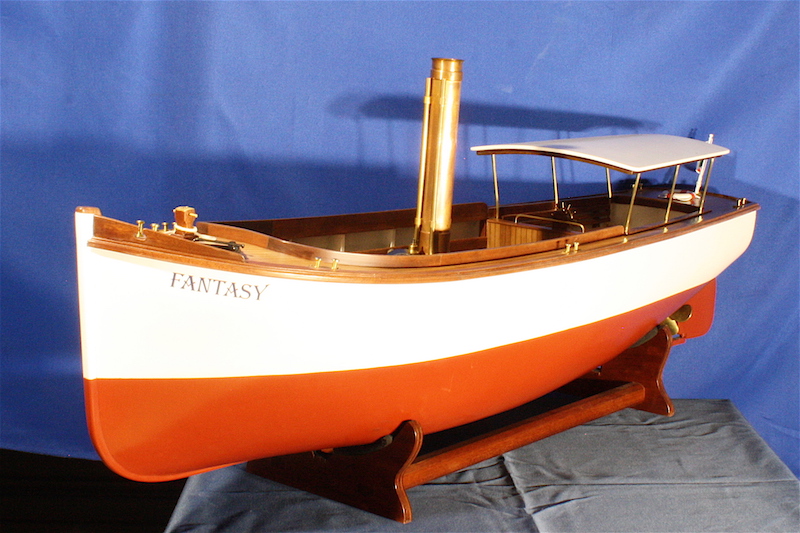

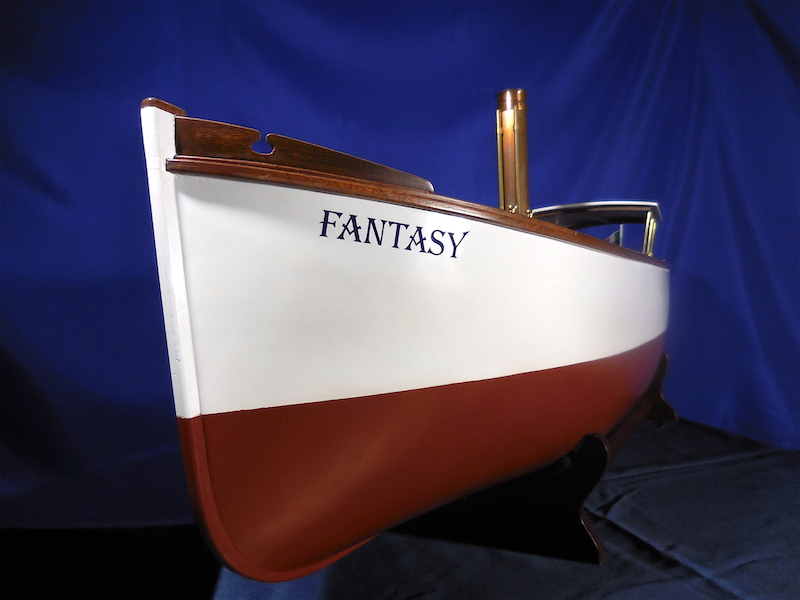

Questo modello, di 110 cm, riproduce una tipica scialuppa fluviale della fine del XIX secolo. Costruito nei minimi dettagli, stato realizzato soprattutto per contenere una motrice a vapore realizzata interamente dallo stesso Modellista.

Il sistema di propulsione, i cui dati tecnici sono elencati di seguito, alimentato da gas butano che, attraverso un bruciatore, manda in pressione la caldaia.

Il modello, naturalmente, navigante e radiocomandato.
Il pilota pu intervenire sull'alimentazione del gas, sulle valvole e sul timone.

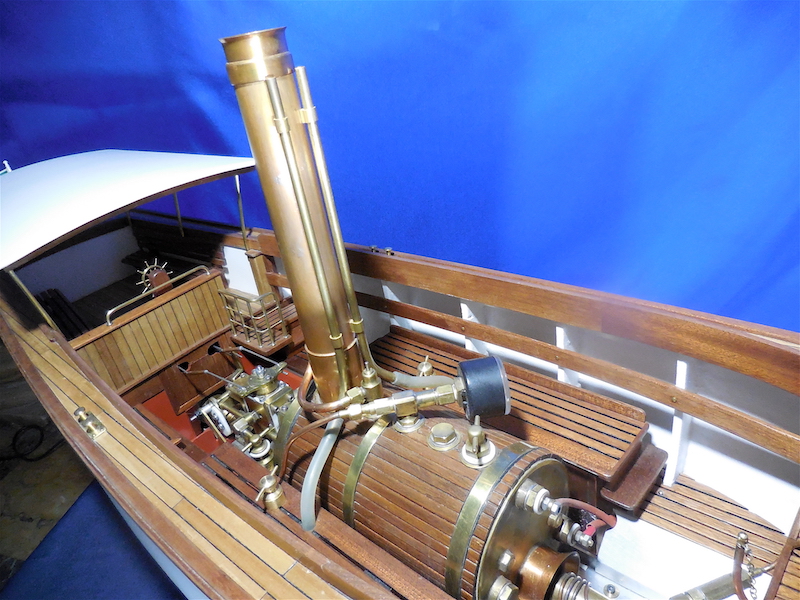

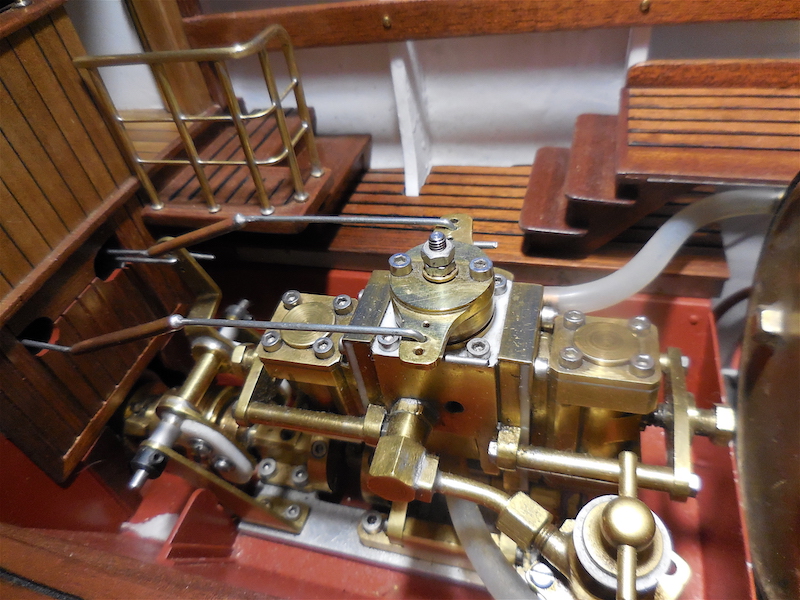

Il motore a vapore a due cilindri oscillanti a doppio effetto stato autocostruito in tutte le sue parti, dalla caldaia al bruciatore, serbatoio del gas, valvole varie, dadi, olive, cilindri, stantuffi, manovelle, bielle, ecc.

E' adatto alla propulsione di un modello navale della lunghezza di circa 110 cm
Caratteristiche del motore:
- Alesaggi: 13x2
- corsa mm 18x2
- cilindrata totale  cmq 9
- valvola rotante radiocomandata per marcia avanti - ferma - marcia indietro

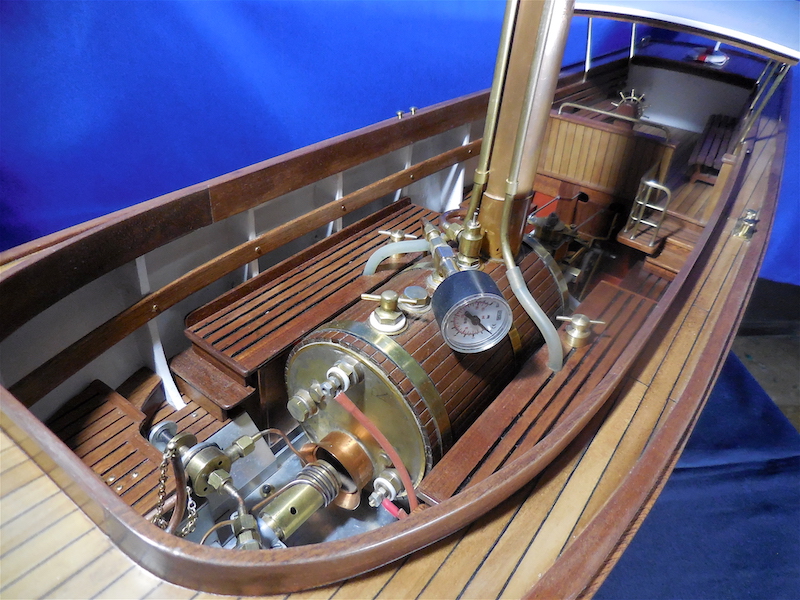

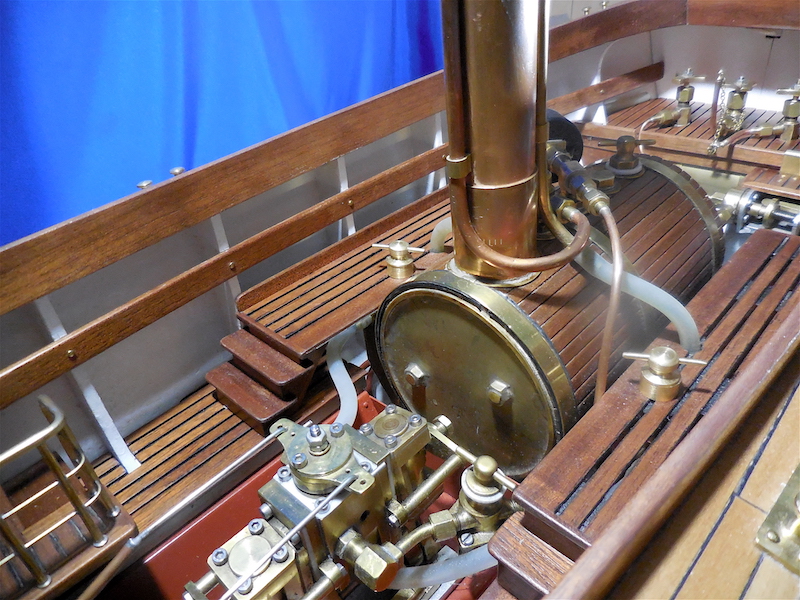

Caratteristiche della caldaia:
- caldaia diametro mm 100
- Lunghezza mm 180
- Caldaia di tipo marino con focolare centrale, valvole di sicurezza, presa vapore, manometro, tappo riempimento acqua.
Caratteristiche del bruciatore:

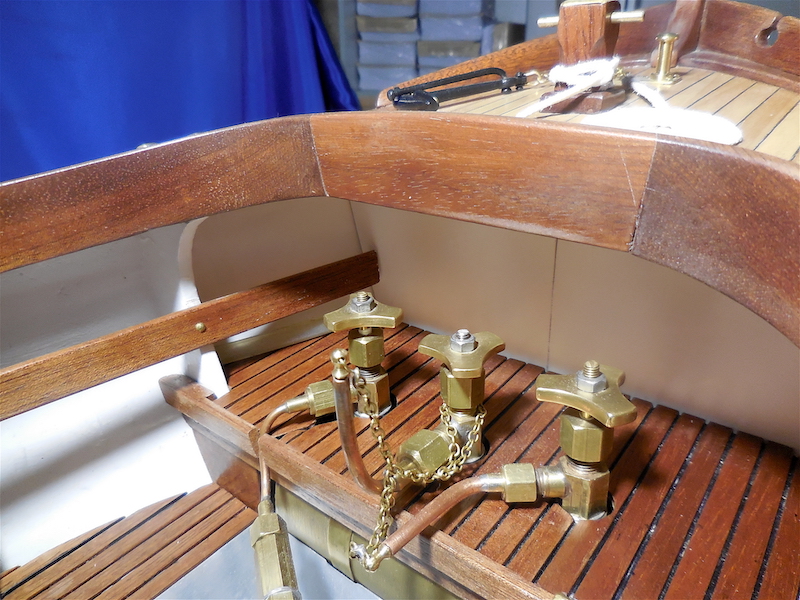

- Serbatoio gas con rubinetti vari
- valvola di non ritorno
- valvola di chiusura gas radiocomandabile
- bruciatore a gas (butano)
