Fanali notturni delle navi, un riepilogo utile per i modellisti navali

Home page
I fanali descritti in questa pagina sono estratti dal Regolamento Internazionale per prevenire gli abbordi in mare.
Sono riportate solo le situazioni più comuni che possono interessare i navimodellisti. Per maggiori informazioni si consiglia di consultare il suddetto regolamento.

I fanali delle navi devono essere accesi dal tramonto all'alba. Devono essere accesi anche durante il giorno in caso di visibilità ridotta.

Gli angoli di visibilità sono molto importanti perché consentono, insieme ai colori, di valutare la direzione o la posizione della nave rispetto all'osservatore.

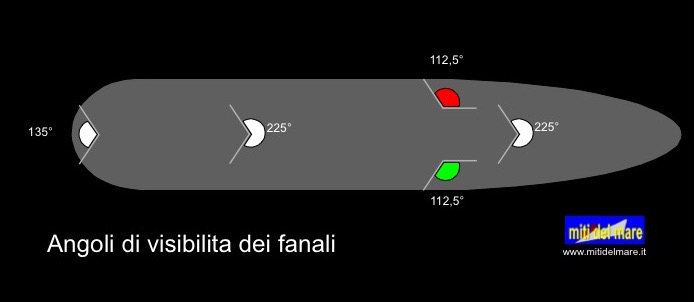

Fanali di via e angoli di visibilità

Fanale in testa d'albero è un fanale a luce bianca che mostra una luce ininterrotta su di un arco di orizzonte di 225°.

Fanali laterali sono fanali a luce verde a Dritta e rossa a Sinistra che mostrano una luce ininterrotta su di un arco di orizzonte di 112,5°

Fanale di poppavia è un fanale a luce bianca che mostra una luce ininterrotta su di un arco di orizzonte di 135°.

Fanale di rimorchio è un fanale a luce gialla avente le stesse caratteristiche del fanale di poppavia.

Fanale visibile per tutto l'orizzonte è un fanale che mostra una luce ininterrotta su di un arco di orizzonte di 360°.



Imbarcazione inferiore a 7 metri lato sinistroImbarcazione inferiore a 7 metri vista di proraImbarcazione inferiore a 7 metri lato drittoImbarcazione inferiore a 7 metri vista di poppa

Nave a propulsione meccanica di lunghezza inferiore a 7 metri con velocità non superiore a 7 nodi: può mostrare un fanale bianco, visibile per tutto l'orizzonte; essa deve, se possibile, mostrare inoltre i fanali laterali.


Nave inferiore a 12 metri lato sinistroNave inferiore a 12 metri vista di proraNave inferiore a 12 metri lato drittoNave inferiore a 12 metri vista di poppa

Nave a propulsione meccanica di lunghezza inferiore a 12 metri: può mostrare un fanale bianco visibile per tutto l'orizzonte ed i fanali laterali.


Nave inferiore a 50 metri lato sinistroNave inferiore a 50 metri vista di proraNave inferiore a 50 metri lato drittoNave inferiore a 50 metri vista di poppa

Nave a propulsione meccanica di lunghezza inferiore a 50 metri: mostra un fanale di testa d'albero in proravia; due fanali laterali; un fanale di poppavia.


Nave superiore a 50 metri lato sinistroNave superiore a 50 metri vista di proraNave superiore a 50 metri lato drittoNave superiore a 50 metri vista di poppa

Nave a propulsione meccanica di lunghezza superiore a 50 metri: mostra un fanale di testa d'albero in proravia;  un secondo fanale di testa d'albero più in alto ed a poppavia del primo; due fanali laterali; un fanale di poppavia.

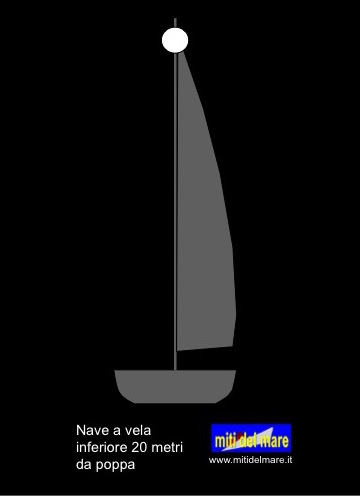

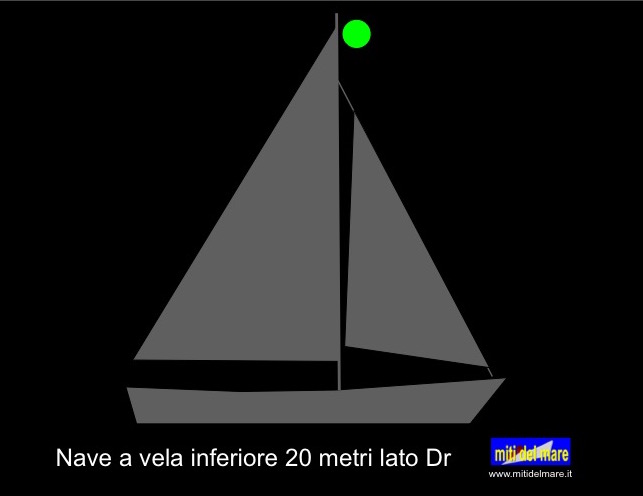

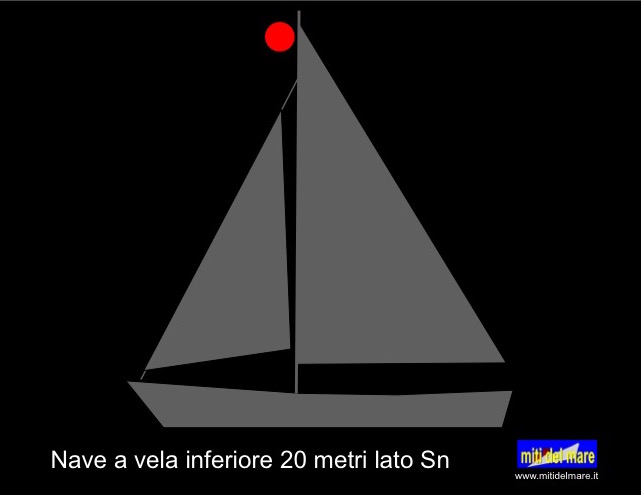

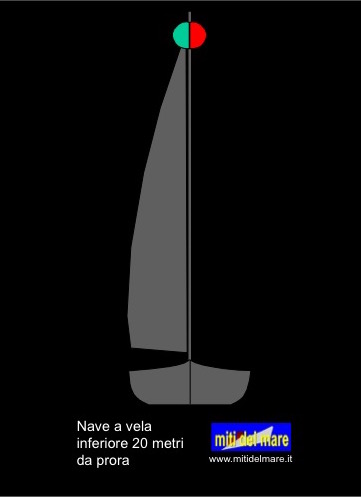

Nave a vela inferiore a 20 metri lato sinistroNave a vela inferiore a 20 metri vista di proraNave a vela inferiore a 20 metri lato drittoNave a vela inferiore a 20 metri vista di poppa

Nave a vela di lunghezza inferiore a 20 metri: mostra i fanali laterali ed il fanale di poppa possono essere combinati in un unico fanale vicino alla testa dell'albero.

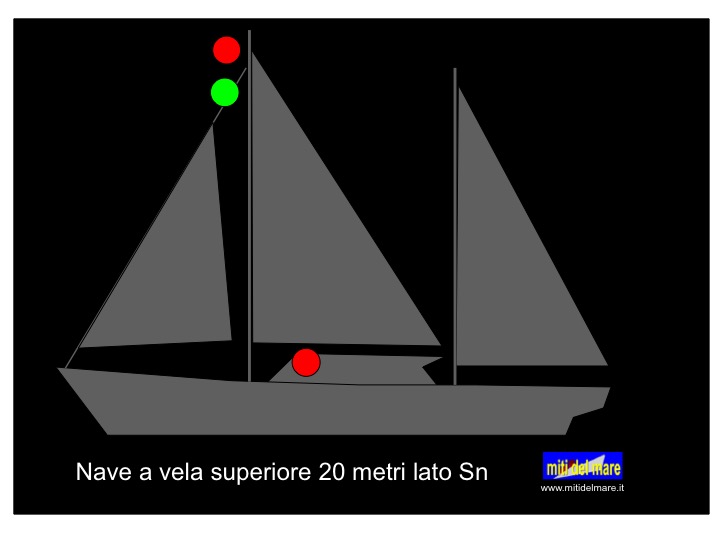

Nave a vela superiore a 20 metri lato sinistro

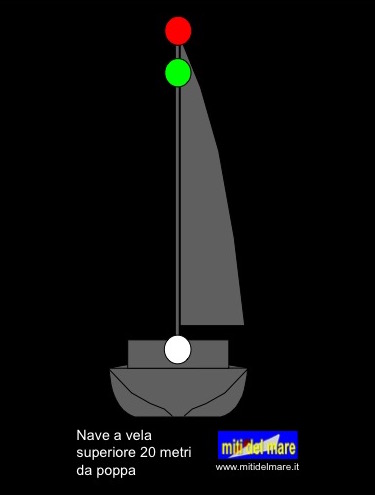

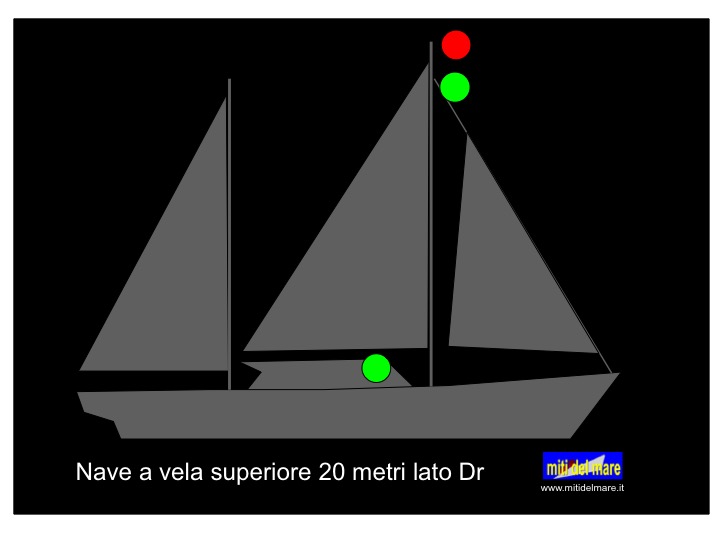

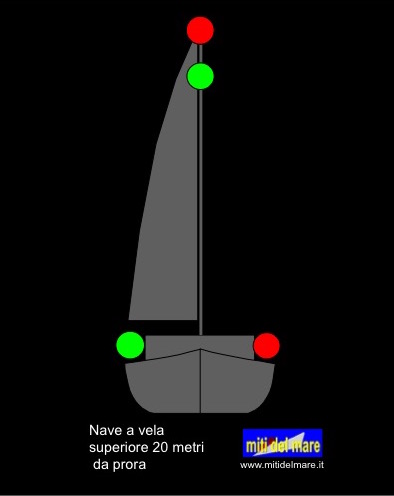

Nave a vela superiore a 20 metri vista di proraNave a vela superiore a 20 metri lato drittoNave a vela superiore a 20 metri vista di poppaLa nave mostra anche i fanali facoltativi presso la testa dell'albero.

Nave a vela di lunghezza superiore a 20 metri: mostra i fanali laterali e il fanale di poppa. Può altresì mostrare in testa, o presso la testa d'albero, due fanali visibili per tutto l'orizzonte, allineati verticalmente, dei quali quello superiore a luce rossa a l'altro a luce verde.

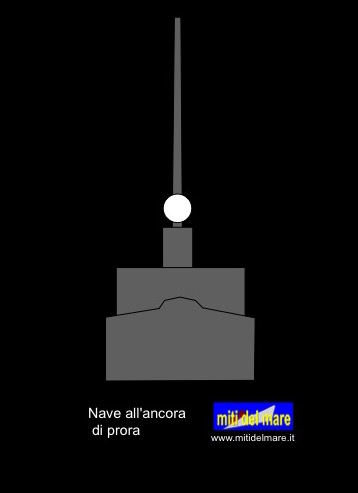

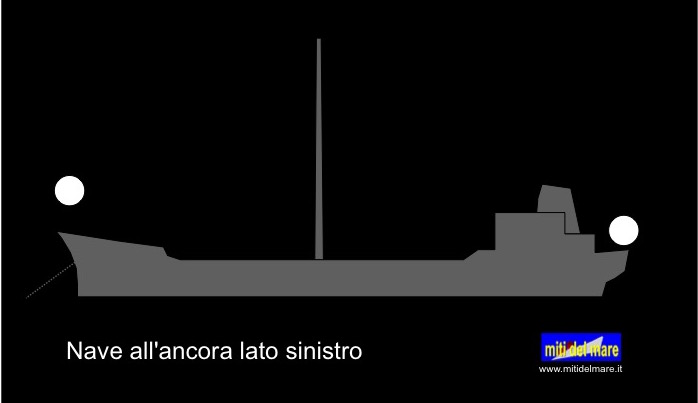

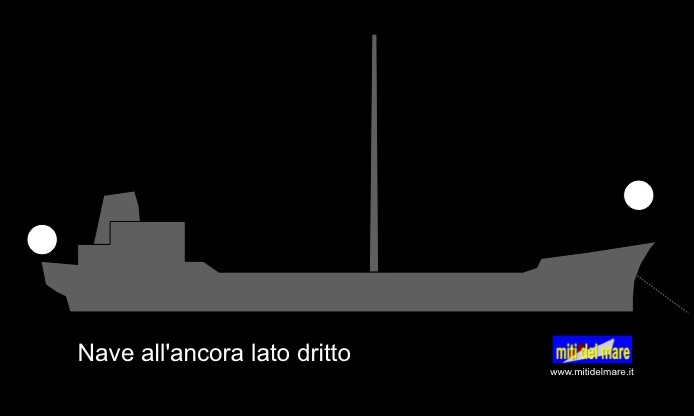

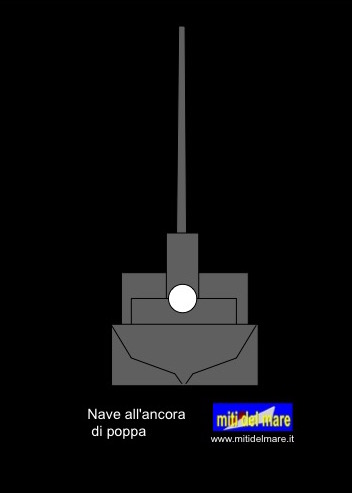

Nave all'ancora lato sinistroNave all'ancora vista di proraNave all'ancora lato drittoNave all'ancora vista di poppaSe la nave ha lunghezza inferiore a 50 metri può portare un solo fanale a luce bianca visibile per tutto il giro dell'orizzonte.

Nave all'ancora: mostra un fanale a luce bianca visibile per tutto il giro dell'orizzonte, disposto in un punto della parte prodiera in cui può essere meglio veduto. Un secondo fanale a luce bianca visibile per tutto il giro dell'orizzonte, disposto in un punto della poppa in cui può essere meglio veduto e più basso del fanale prodiero.

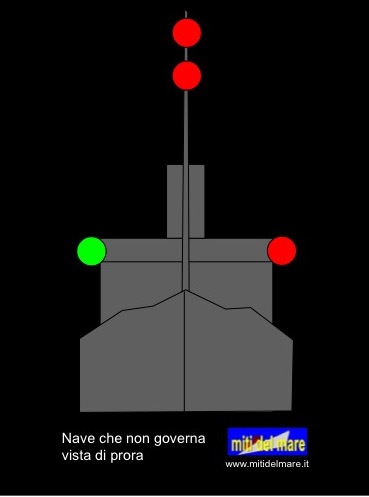

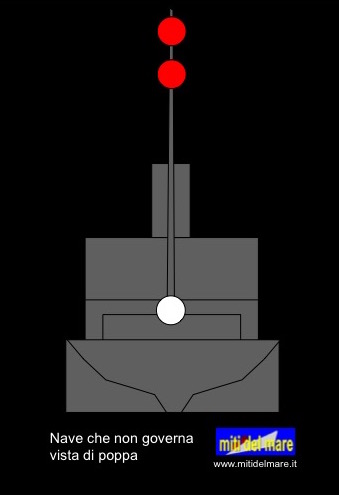

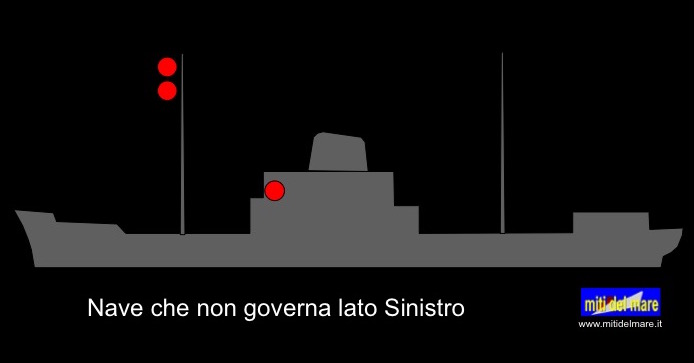

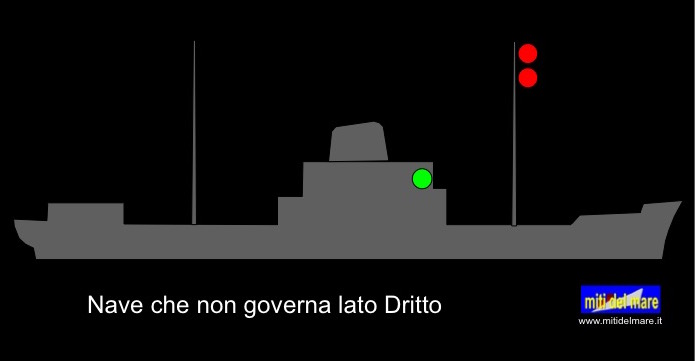

Nave che non governa lato sinistroNave che non governa vista di proraNave che non governa lato drittoNave che non governa vista di poppa

Nave che non può governare: mostra due fanali rossi visibili per tutto l'orizzonte, disposti in linea verticale. Quando la nave è in movimento, cioè ha abbrivio, deve mostrare anche i fanali laterali e il fanale di poppa.

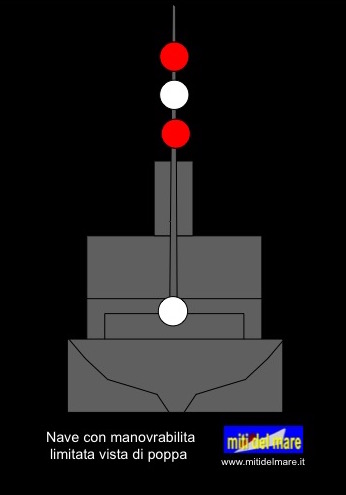

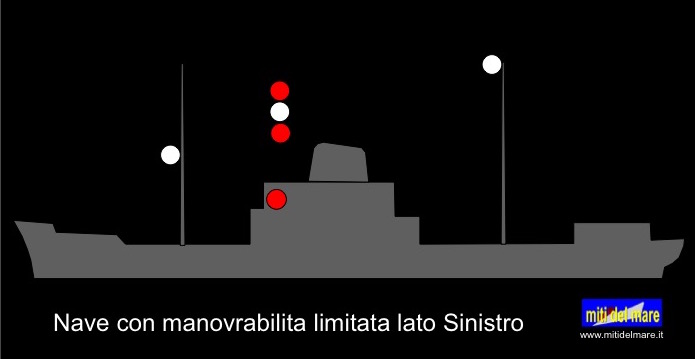

Nave con manovrabilità limitata lato sinistroNave con manovrabilità limitata vista di proraNave con manovrabilità limitata lato drittoNave con manovrabilità limitata vista di poppa

Nave con manovrabilità limitata: mostra tre fanali visibili per tutto l'orizzonte disposti in linea verticale, il più alto ed il più basso di colore rosso e quello in mezzo bianco. Quando la nave la nave è in movimento, cioè ha abbrivio, deve mostrare anche il fanale o i fanali in testa d'albero, i fanali laterali ed il fanale di poppa.

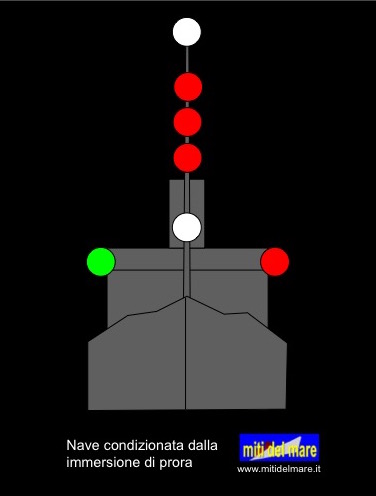

Nave condizionata dall'immersione lato sinistroNave condizionata dall'immersione vista di prora

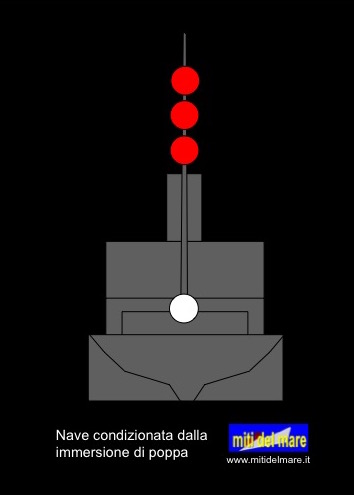

Nave condizionata dall'immersione lato drittoNave condizionata dall'immersione vista di poppa

Nave condizionata dalla propria immersione: mostra il fanale o i fanali in testa d'albero, i fanali laterali e il fanale di poppa. Deve altresì mostrare tre fanali a luce rossa, visibili per tutto il giro dell'orizzonte, disposti in linea verticale uno al di sopra dell'altro, nel punto in cui possono essere meglio veduti.

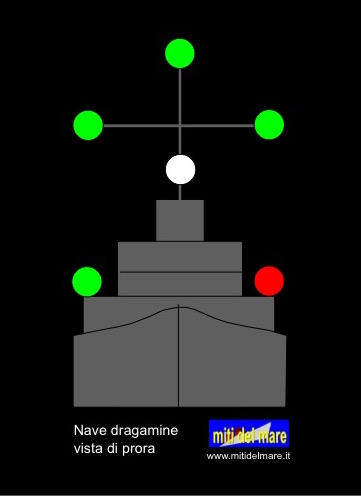

Nave dragamine lato sinistro

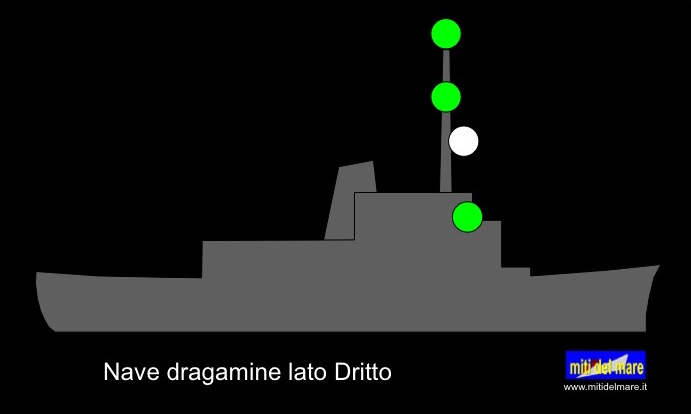

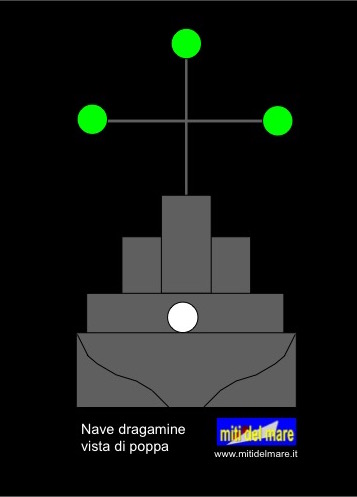

Nave dragamine vista di proraNave dragamine lato drittoNave dragamine vista di poppa

Nave dragamine: mostra il fanale o i fanali di testa d'albero, i fanali laterali e il fanale di poppa. Deve altresì mostrare un fanale a luce verde posto nel punto più alto dell'albero di prora e visibile per tutto il giro dell'orizzonte e un fanale a luce verde, visibile per tutto il giro dell'orizzonte, su ciascuna estremità del pennoncino dello stesso albero.

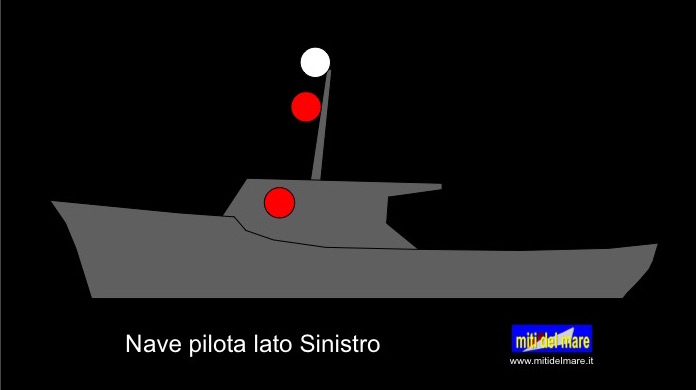

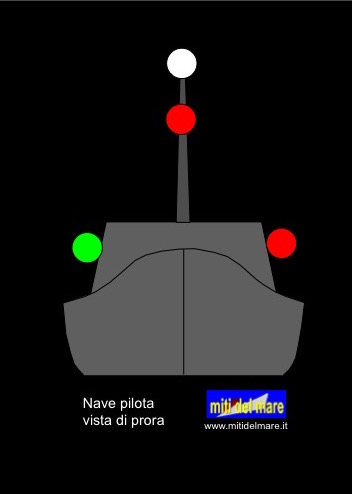

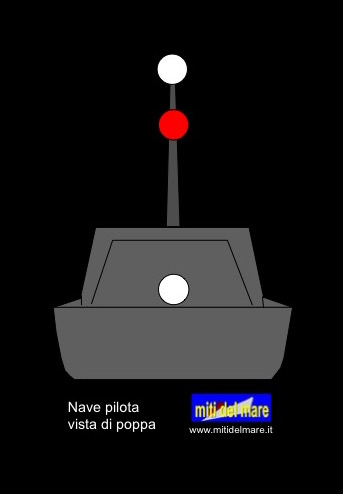

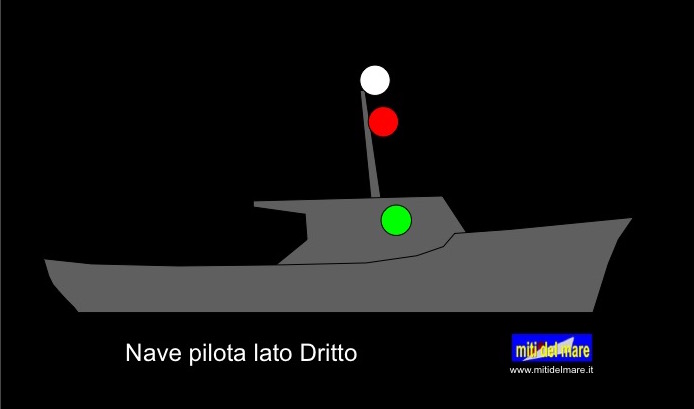

Nave pilota lato sinistroNave pilota vista di proraNave pilota lato drittoNave pilota vista di poppa

Nave pilota: mostra un fanale a luce bianca al di sopra di un  fanale a luce rossa, disposti in linea verticale e visibili per tutto il giro dell'orizzonte, sistemati in prossimità della testa d'albero. Quando la nave è in movimento, cioè ha abbrivio, deve mostrare anche i fanali laterali e il fanale di poppa.


Rimorchiatore con rimorchio inferiore a 200 metri lato sinistroRimorchiatore con rimorchio inferiore a 200 metri visto di proraRimorchiatore con rimorchio inferiore a 200 metri lato drittoRimorchiatore con rimorchio inferiore a 200 metri visto di poppa
Rimorchiatore con rimorchio superiore a 200 metri lato sinistroRimorchiatore con rimorchio superiore a 200 metri visto di proraRimorchiatore con rimorchio superiore a 200 metri lato drittoRimorchiatore con rimorchio superiore a 200 metri visto di poppa

Nave che rimorchia o che spinge un'altra nave: mostra due fanali bianchi in testa d'albero se la lunghezza del rimorchio è inferiore a 200 metri, oppure tre fanali bianchi se la lunghezza del rimorchio è superiore a 200 metri; i fanali laterali; il fanale di poppa; il fanale giallo di rimorchio.  (Se la nave che rimorchia ha una lunghezza superiore a 50 metri deve portare anche il secondo fanale a luce bianca sull'albero poppiero)

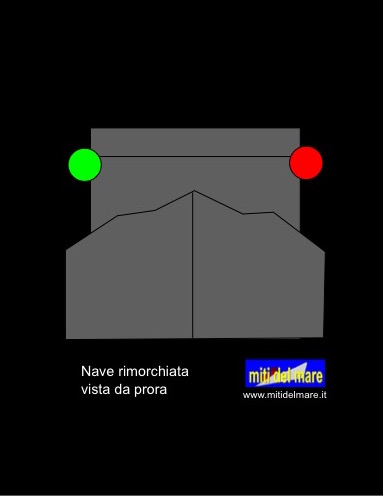

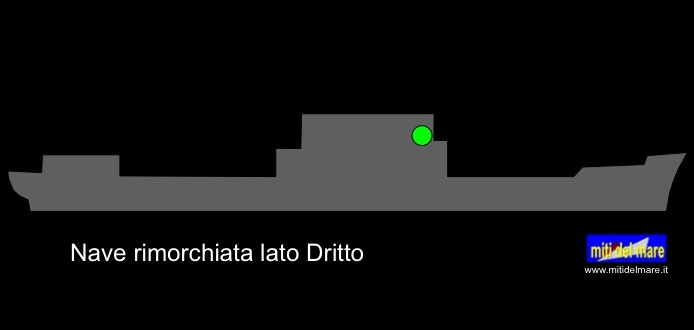

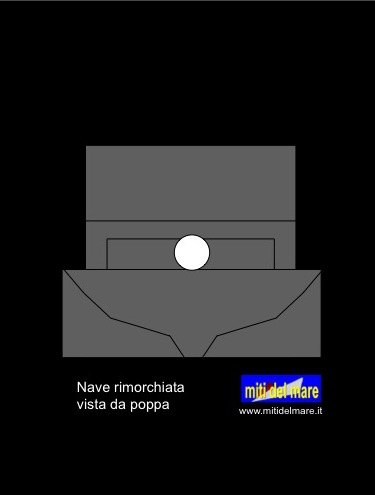

Nave rimorchiata lato sinistroNave rimorchiata vista di proraNave rimorchiata lato drittoNave rimorchiata vista di poppa

Nave rimorchiata: mostra i fanali laterali ed il fanale di poppa.

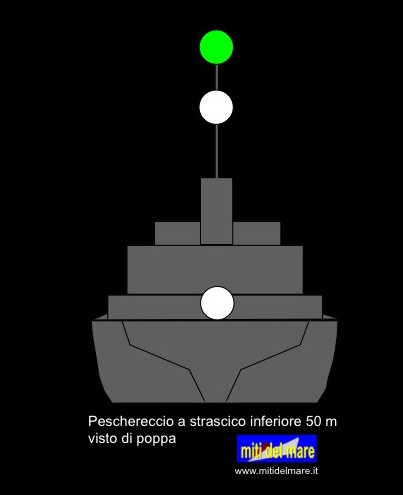

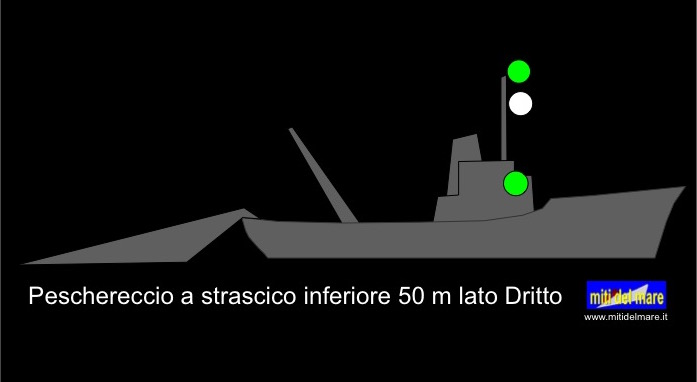

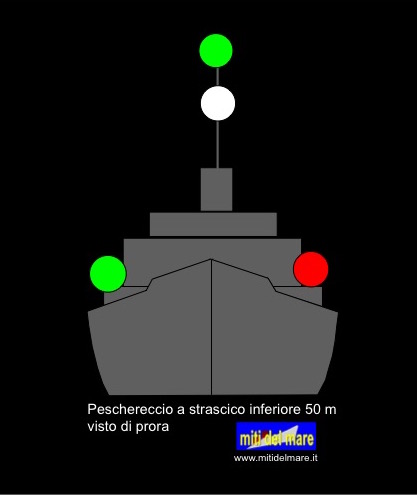

Peschereccio a strascico inferiore a 50 metri lato sinistroPeschereccio a strascico inferiore a 50 metri visto di proraPeschereccio a strascico inferiore a 50 metri lato drittoPeschereccio a strascico inferiore a 50 metri visto di poppa

Nave che pesca a strascico di lunghezza inferiore a 50 metri:  mostra due fanali visibili per tutto l'orizzonte, in linea verticale, dei quali quello superiore a luce verde e l'altro a luce bianca. Quando la nave è in movimento, cioè ha abbrivio, deve mostrare anche i fanali laterali ed il fanale di poppa.

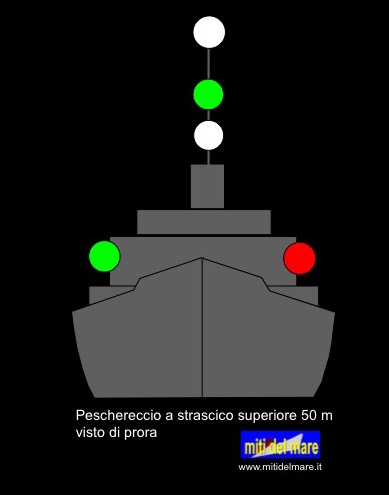

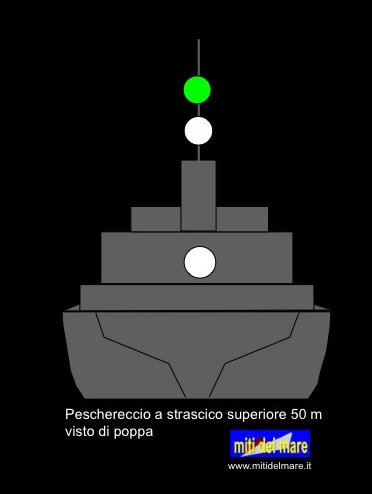

Peschereccio a strascico superiore a 50 metri lato sinistroPeschereccio a strascico superiore a 50 metri visto di proraPeschereccio a strascico superiore a 50 metri lato drittoPeschereccio a strascico superiore a 50 metri visto di poppa

Nave che pesca a strascico di lunghezza superiore a 50 metri: mostra due fanali visibili per tutto l'orizzonte, disposti in linea verticale, dei quali quello superiore a luce verde e l'altro a luce bianca: un fanale di testa d'albero disposto ad una altezza superiore a quello a luce verde visibile per tutto l'orizzonte e a poppavia di questo. Quando la nave è in movimento, cioè ha abbrivio, deve mostrare anche i fanali laterali ed il fanale di poppa.

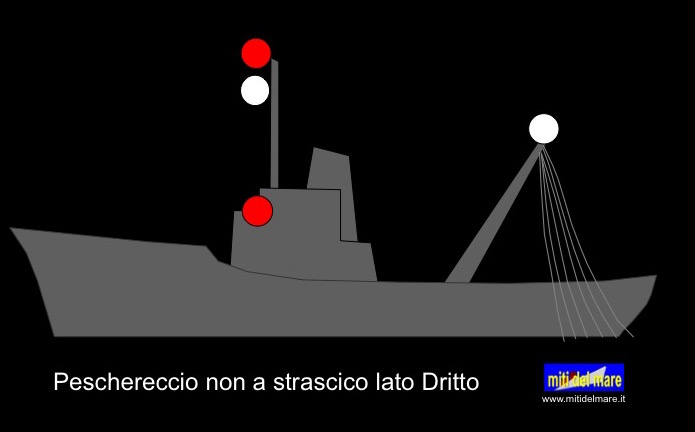

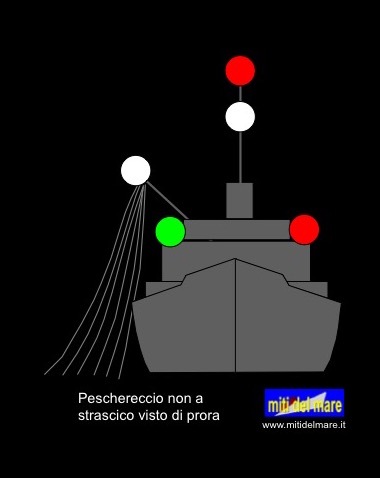

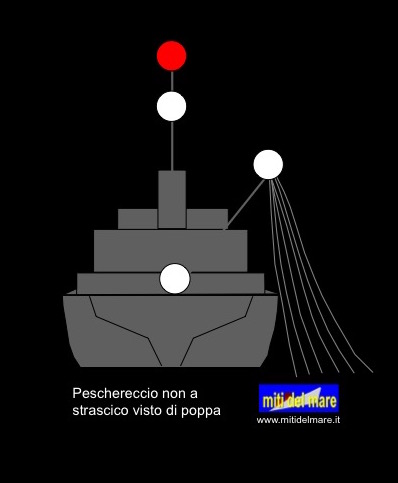

Peschereccio non a strascico lato sinistroPeschereccio non a strascico visto di proraPeschereccio non a strascico lato drittoPeschereccio non a strascico visto di poppa

Nave che pesca non a strascico: deve mostrare due fanali visibili per tutto l'orizzonte, disposti in linea verticale, dei quali quello superiore a luce rossa a l'altro a luce bianca. Se la nave pesca con un attrezzo che si estende fuori bordo oltre 150 metri deve mostrare anche un fanale a luce bianca che indica la direzione dell'attrezzo. Quando la nave è in movimento, cioè ha abbrivio, deve mostrare anche i fanali laterali e il fanale di poppa.
