I modelli navali sono, naturalmente, corredati di bandiere. Ci sono la bandiera nazionale, quella di cortesia, quella della compagnia armatrice, ecc.
Poi ci sono le bandiere del Codice Internazionale dei segnali che si compone di 26 bandiere alfabetiche, 10 pennelli numerici, un pennello distintivo del Codice o Intelligenza, e 3 guidoni (ripetitrici). Queste, oltre che per comunicare, vengono usate per attrezzare la "grande gala" o gran pavese.
Nelle scatole di montaggio, o nei negozi di modellismo, si trovano le bandiere già fatte. Ma io, che amo fare le cose con le mie mani, ho usato il sistema che descrivo qui sotto.

Ho disegnato, al computer, le bandiere del Codice Internazionale dei Segnali ed un certo numero di bandiere  nazionali e delle marine mercanitili e militari.
Le bandiere sono riprodotte più sotto e possono essere utilizzate da chi vuole scegliere il mio sistema per completare i propri modelli.
Sono scaricabili in un formato sufficientemente grande


La procedura di stampa

Ho "montato" le bandiere che mi interessavano su delle pagine Power Point. Poi le ho stampate su quegli speciali fogli usati, di solito, per il trasferimento termico delle immagini sulle magliette.

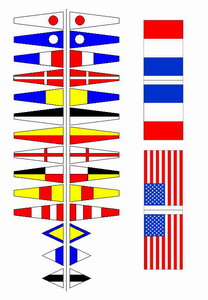

A fianco sono illustrate due pagine campione.
Questo montaggio deve essere molto preciso. Le immagini simmetriche di ogni bandiera, infatti, dovranno corrispondere perfettamente in quanto verranno stampate sulle due facce della stoffa.

Fogli per il trasferimento termico
Nella foto a fianco
ci sono due fogli
per il trasferimento
termico delle immagini
con impresse le
bandiere che
intendo costruire.

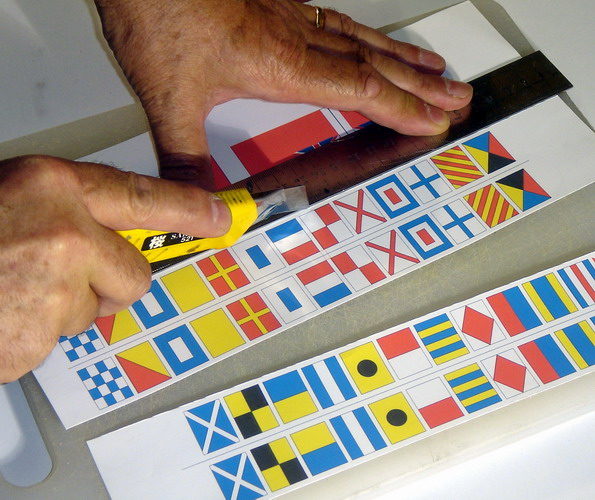

Taglio dei fogli di trasferimento termico
Da questi
fogli ricavo
le strisce
con le
file di
bandiere.
Piegatura delle strisce di trasferimento termicoLe strisce devono
essere piegate con
precisione in modo
che le due immagini corrispondano perfettamente
Taglio delle strisce di stoffaDa una tela bianca
ricavo delle
strisce di stoffa sulle
quali verranno
stampate le
bandiere.
Inserimento delle strisce di stoffaLa stoffa
va inserita
nelle strisce
e fissata con due punti
Trasferimento termico alla stoffaPoi, con un ferro
da stiro ben caldo,
passo ogni
striscia da
entrambe le parti.
Separazione delle bandiere stampate
Le striscia di stoffa, con impressionate
le bandiere, può essere separata
dalla carta di stampa quando è fredda.
Per fissare bene il colore ripassarle
più volte, con il ferro da stiro, fra fogli
di carta bianca da rimuovere ancora caldi.
Taglio delle bandiere
Adesso le bandiere sono pronte e possono essere tagliate con cura.
Dal lato che, nel montaggio, era rivolto verso la linea di piegatura, resta una piccola striscia bianca. Questa può essere ripiegata su se stessa e incollata intorno ad un filo sottile da usare per il fissaggio.

Bandiere alfabetiche e loro significato
ABandiera alfabetica A
BBandiera alfabetica B
CBandiera alfabetica C

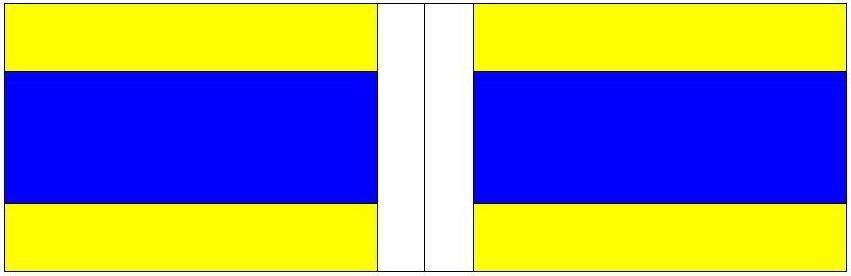

DBandiera alfabetica D

Alfa - Ho un palombaro (o sommozzatore) in immersione. Mantenetevi lontano da me
Bravo - Sto imbarcando, sbarcando o trasportanto merci pericolose
Charlie - Si (affermativo)
Delta - Mantenetevi lontano da me, sto manovrando con difficoltà

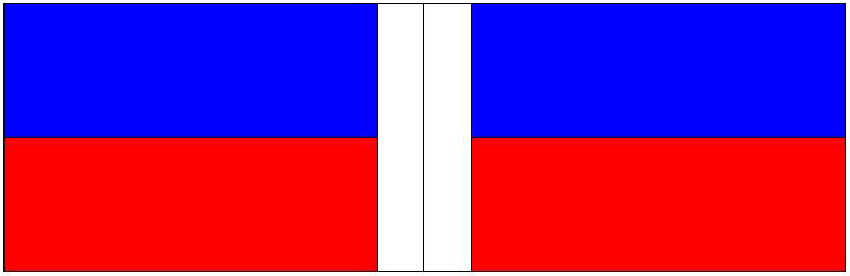

EBandiera alfabetica E

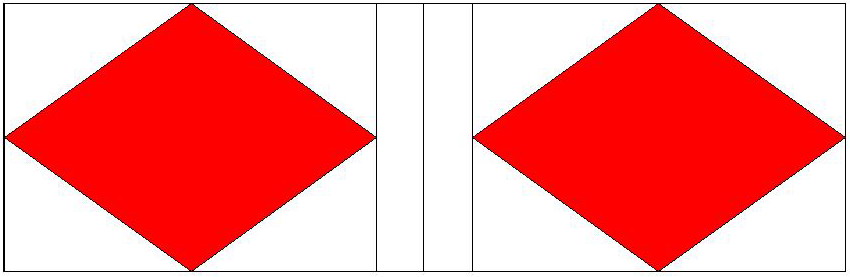

FBandiera alfabetica F

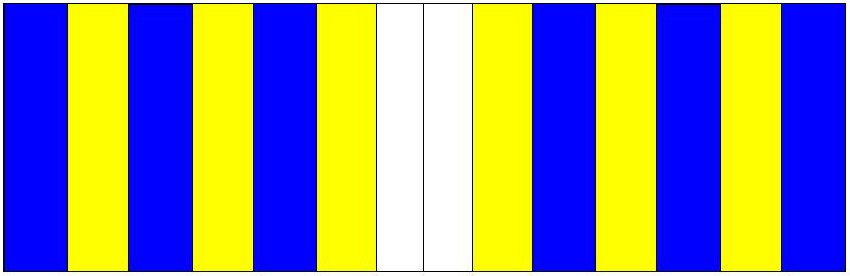

GBandiera alfabetica G
HBandiera alfabetica H

Echo - Sto accostando a dritta
Foxtrot - Sono in avaria, comunicate con me
Golf - Richiedo il pilota - Per i pescherecci: sto issando le reti

Hotel - Ho il pilota a bordo
IBandiera alfabetica I

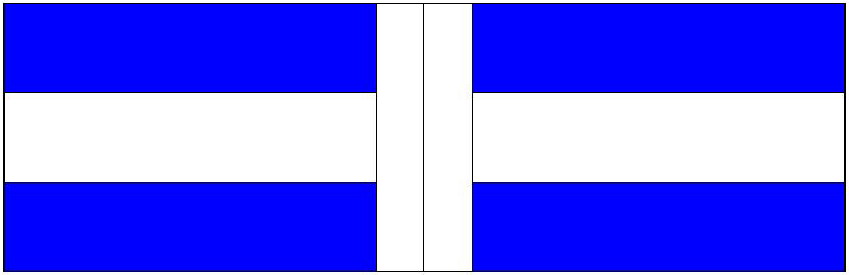

JBandiera alfabetica J

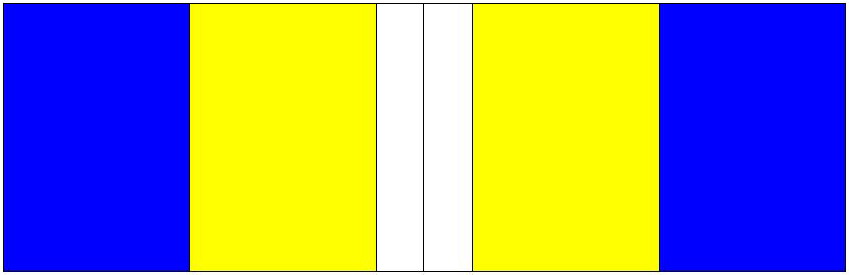

KBandiera alfabetica K
LBandiera alfabetica L

India - Sto accostando a sinistra

Juliet - Ho un incendio a bordo e trasporto merci pericolose. Mantenetevi lontano da me.
Kilo - Desidero comunicare con voi
Lima - Fermate immediatamente la vostra nave
MBandiera alfabetica M
NBandiera alfabetica N
OBandiera alfabetica O
PBandiera alfabetica P

Mike -  La mia nave è ferma e senza abbrivio
November - No (negativo)
Oscar - Uomo in mare
Papa - Tutti rientrino a bordo, la nave è in partenza. Oppure: le mie reti sono impigliate.
QBandiera alfabetica Q
RBandiera alfabetica R
SBandiera alfabetica S
TBandiera alfabetica T

Quebec - La mia nave è indenne e chiedo libera pratica.
Romeo - (se issata da sola non ha alcun significato)

Sierra - Le mie macchine stanno andando indietro
Tango - State lontano da me, sono impegnato in operazioni di pesca a due battelli.
UBandiera alfabetica U

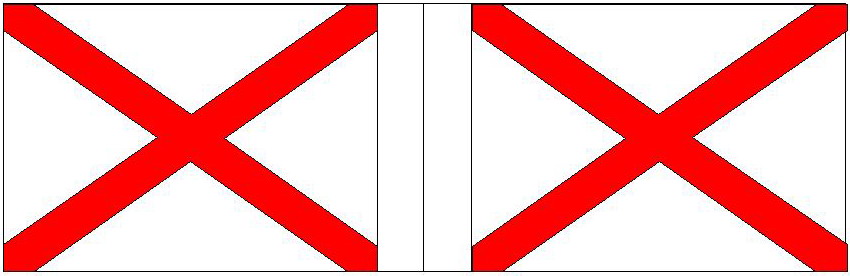

VBandiera alfabetica V
WBandiera alfabetica W
XBandiera alfabetica X

Uniform - State dirigendo verso un pericolo
Victor - Richiedo assistenza

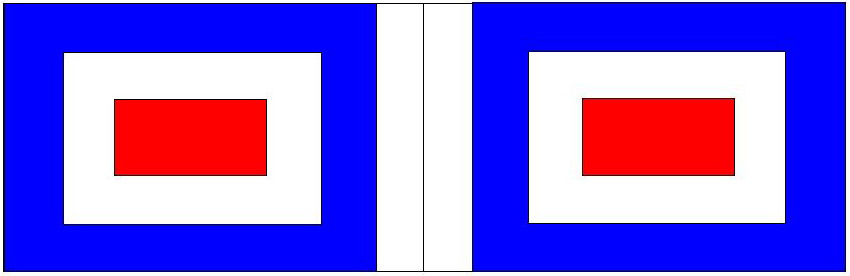

Whiskey - Richiedo assistenza medica
X-ray - Sospendete quello che state facendo e fate attenzione ai miei segnali


YBandiera alfabetica Y
ZBandiera alfabetica Z





Yankee - La mia ancora sta arando
Zulu -Richiedo un rimorchiatore oppure, se usato da un peschereccio: sto calando le reti


Pennelli numerici e intelligenza
1Pennello numerico 1
2Pennello numerico 2
3Pennello numerico 3






4Pennello numerico 4
5Pennello numerico 5
6Pennello numerico 6






7Pennello numerico 7
8Pennello numerico 8

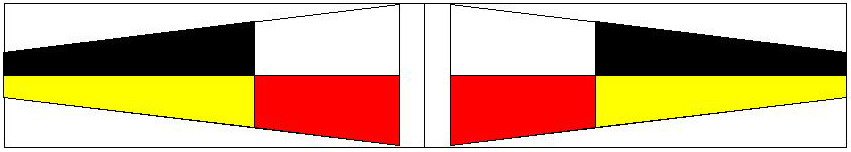

9Pennello numerico 9






0Pennello numerico 0

Intelligenza
(pennello distintivo del codice)

Pennello intelligenza

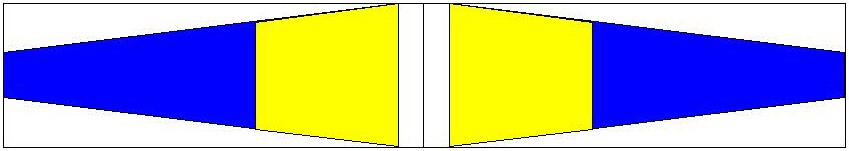

Bandiere ripetitrici (guidoni)
Baniera ripetitrice 1
Bandiera ripetitrice 2

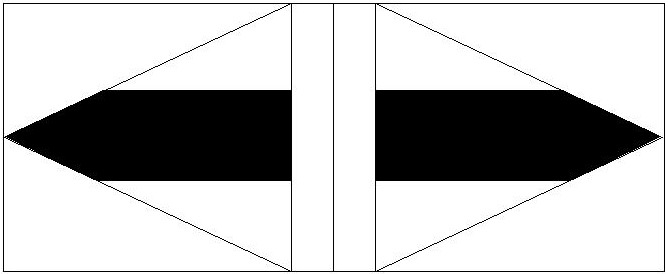

Bandiera ripetitrice 3
1a  ripetitrice2a  ripetitrice3a ripetitrice


Bandiere nazionali e di marine mercantili e militari

La collezione comprende anche bandiere non più in uso ma utili al modellista navale

Bandiera dell'AfganistanBandiera dell'AlbaniaBandiera della Marina Mercantile AlbaneseBandiera dell'AgeriaBandiera di AndorraBandiera dell'Angola

Afganistan

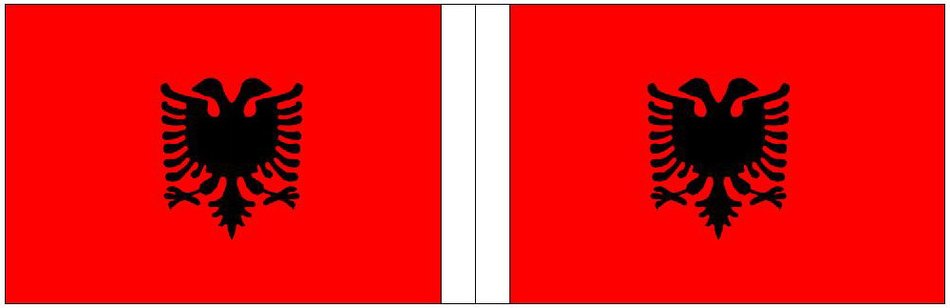

Albania

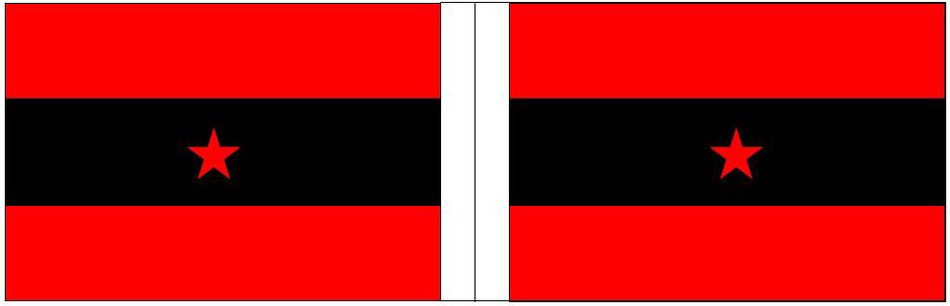

Albania M Mercantile

Algeria

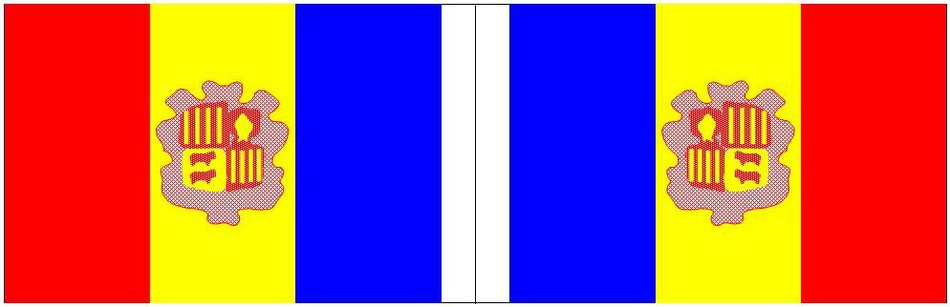

Andorra

Angola

Bandiera di Antigua e BarbudaBandiera dell'Arabia SauditaBandiera della Marina Mercantile ArgentinaBandiera della Marina Militare ArgentinaBandiera dell'ArmeniaBandiera dell'Australia

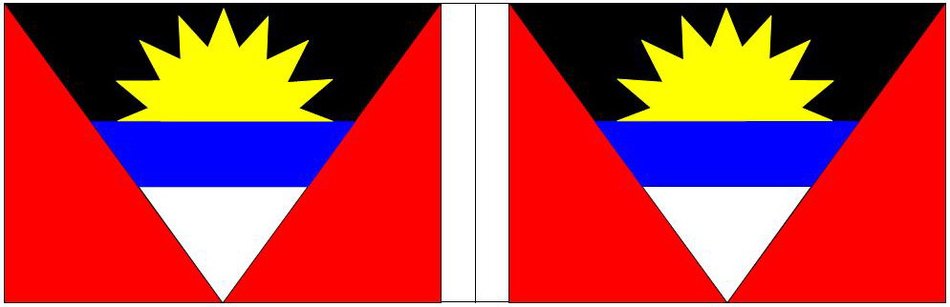

Antigua e Barbuda

Arabia Saudita

Argentina M Mercantile

Argentina M Militare

Armenia

Australia

Bandiera della Marina Mercantile AustralianaBandiera dell'AustriaBandiera dell'AzerbaigianBandiera delle BahamasBandiera del BahreinBandiera del Bangladesh

Australia M Mercantile

Austria

Azerbaigian

Bahamas

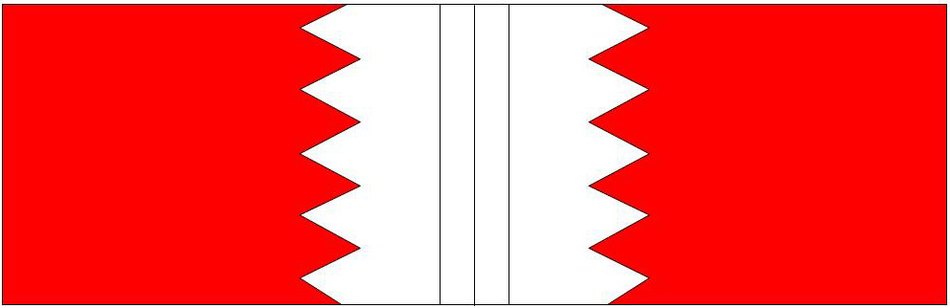

Bahrein

Bangladesh

Bandiera delle BarbadosBandiera della Marina Mercantile BelgaBandiera della Marina Militare BelgaBandiera del BelizeBandiera del BeninBandiera della Bielorussia

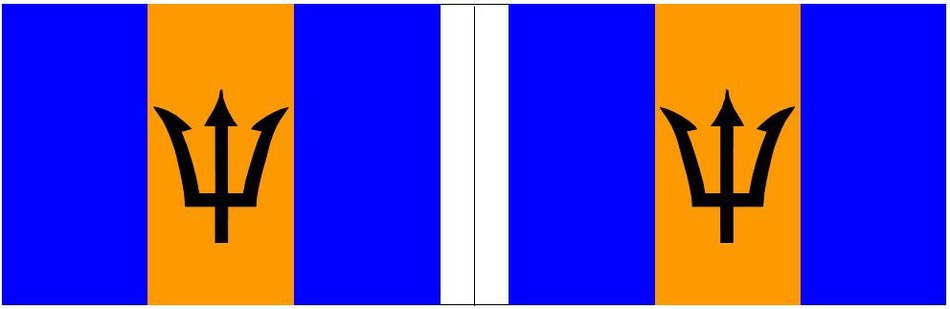

Barbados

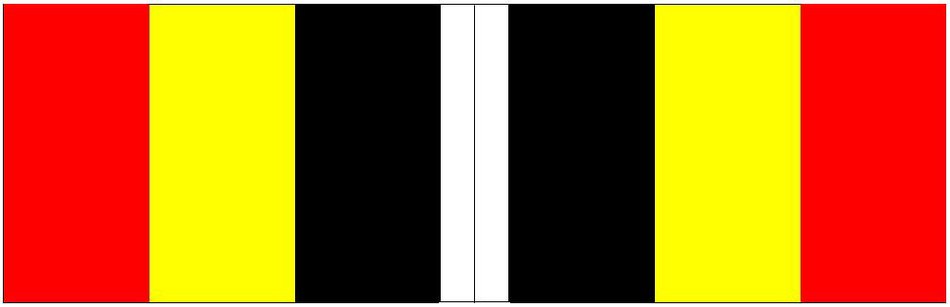

Belgio M Mercantile

Belgio M Militare

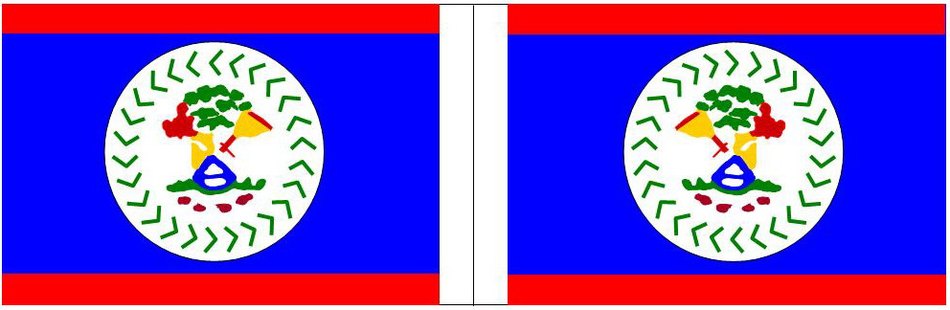

Belize

Benin

Bielorussia

Bandiera della Marina Mercantile BirmanaBandiera della Marina Militare BirmanaBandiera della Marina Mercantile della BoliviaBandiera della Marina Militare della BoliviaBandiera della Bosnia ed ErzegovinaBandiera del Botswana

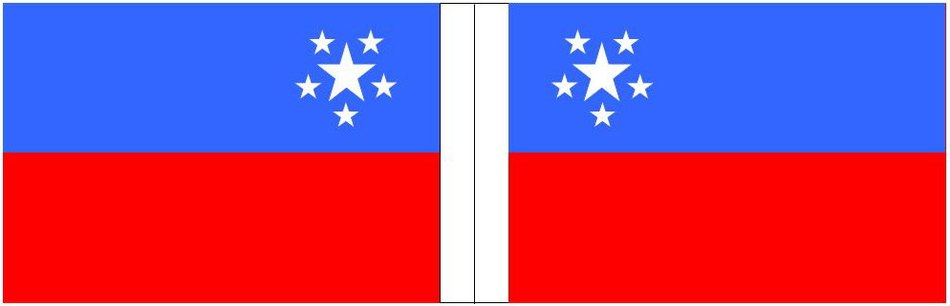

Birmania M Mercantile

Birmania M Militare

Bolivia M Mercantile

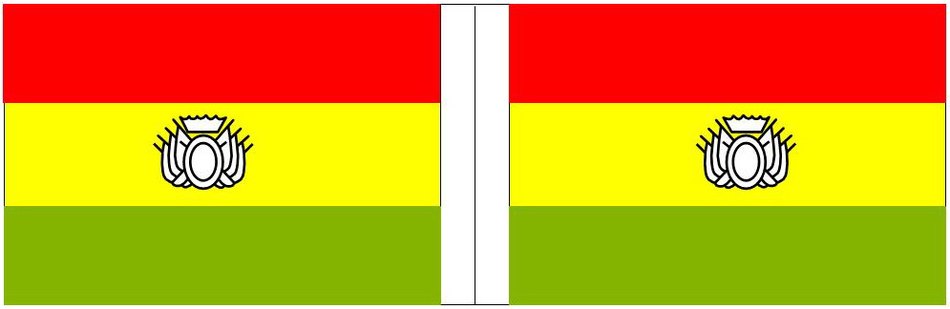

Bolivia M Militare

Bosnia ed Erzegovina

Botswana

Bandiera del BrasileBandiera del BruneiBandiera della Marina Mercantile BulgaraBandiera della Marina Militare BulgaraBandiera del Burkina FasoBandiera del Burundi

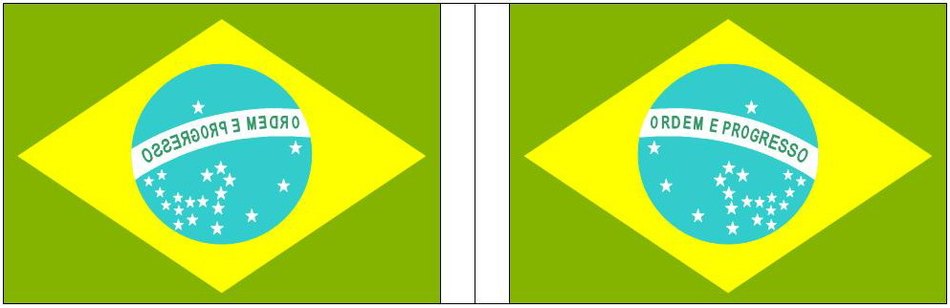

Brasile

Brunei

Bulgaria M Mercantile

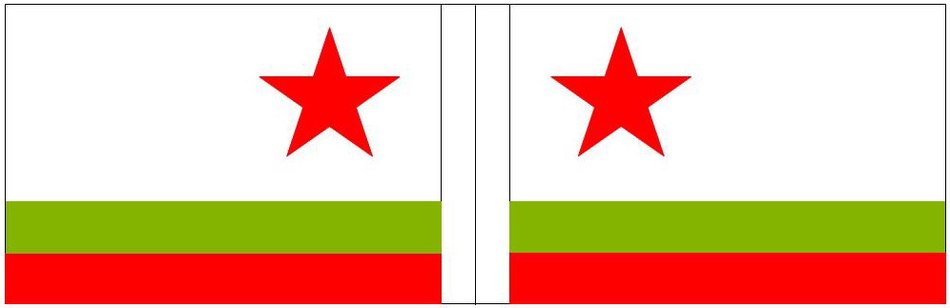

Bulgaria M Militare

Burkina Faso

Burundi

Bandiera del ButanBandiera della CambogiaBandiera del CamerunBandiera del CamerunBandiera del CanadaBandiera di Capo Verde

Butan

Cambogia

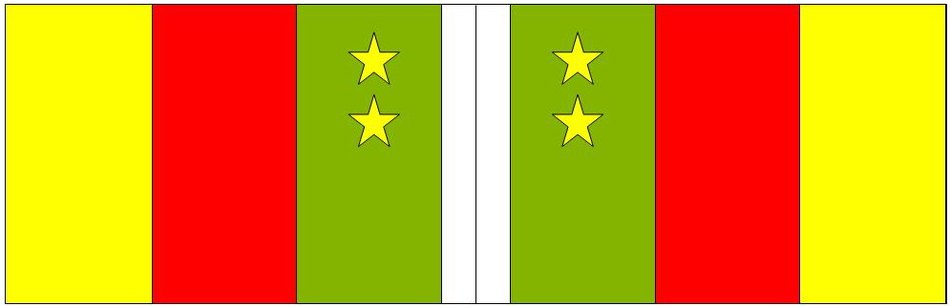

Camerun

Camerun 2

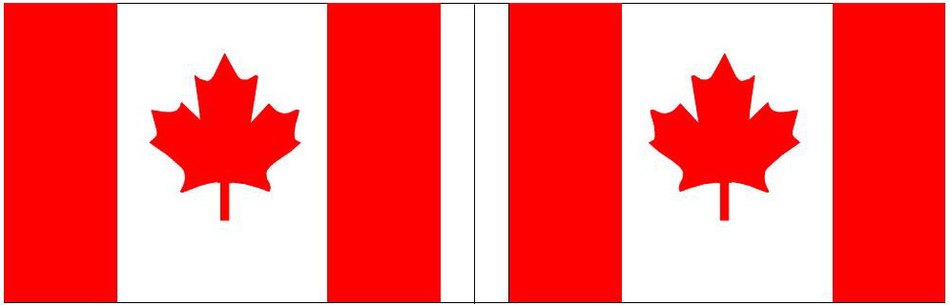

Canada

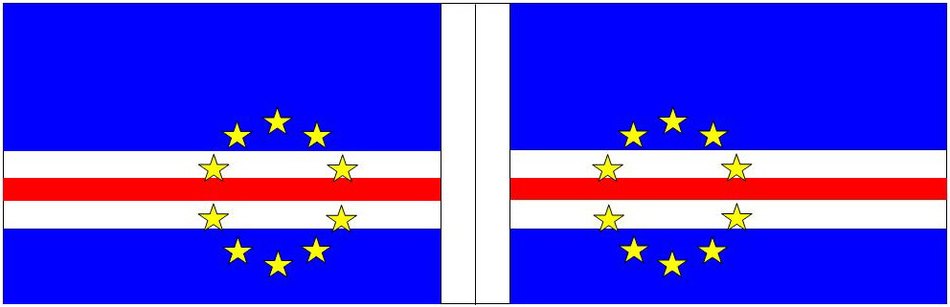

Capo Verde

Bandiera della Marina Mercantile CecoslovaccaBandiera della Marina Militare CecoslovaccaBandiera della Marina Mercantile di CeylonBandiera del CiadBandiera del Cile

Cecoslovacchia M Mer

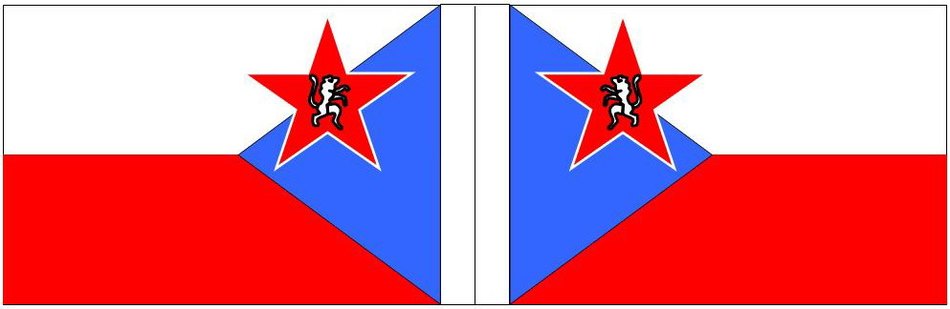

Cecoslovacchia M Mil

Ceylon M Mercantile

Ceylon M Militare

Ciad

Cile

Bandiera della Repubblica Popolare CineseBandiera di CiproBandiera della Città del Vaticano
Bandiera della Marina Mercantile della ColombiaBandiera della Marina Militare della ColombiaBandiera delle Comore

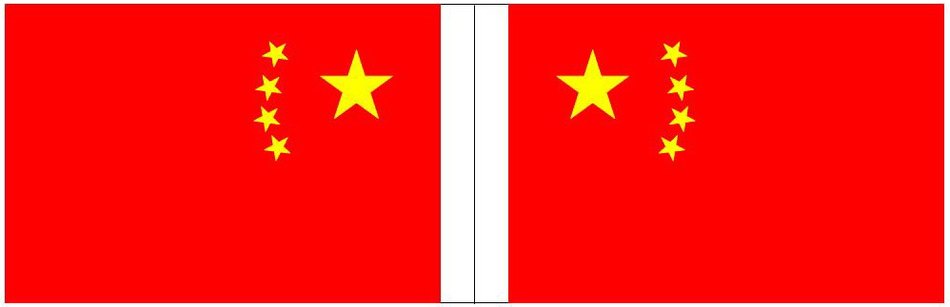

Cina Rep Popolare

Cipro

Città del Vaticano

Colombia M Mercantile

Colombia M Militare

Comore

Bandiera del Congo BrazzavilleBandiera del Congo KinshasaBandiera della Corea del NordBandiera della Corea del SudBandiera della Costa d'Avorio
Bandiera della Marina Mercantile del Costa Rica

Congo Brazzaville

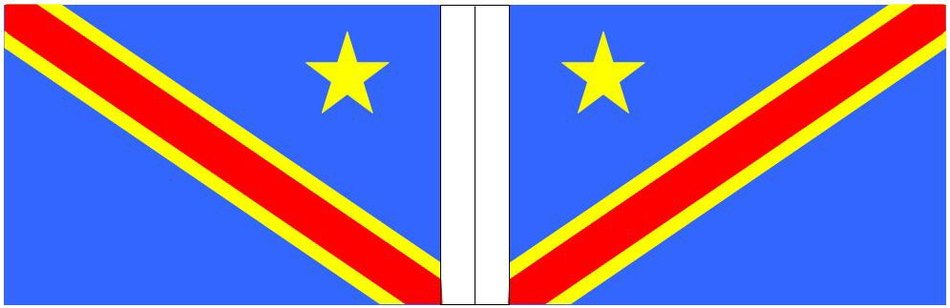

Congo Kinshasa

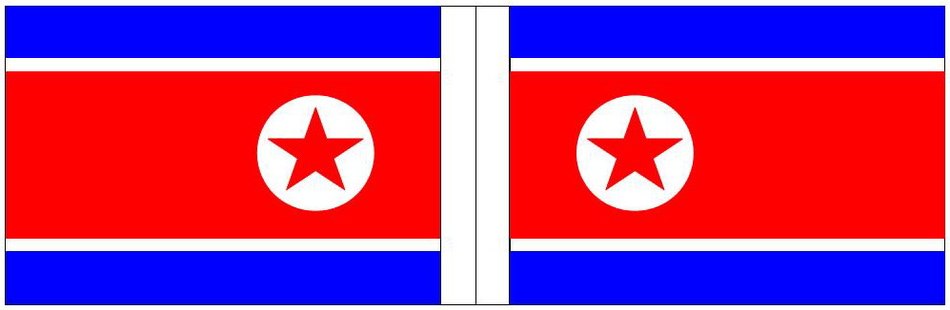

Corea del Nord

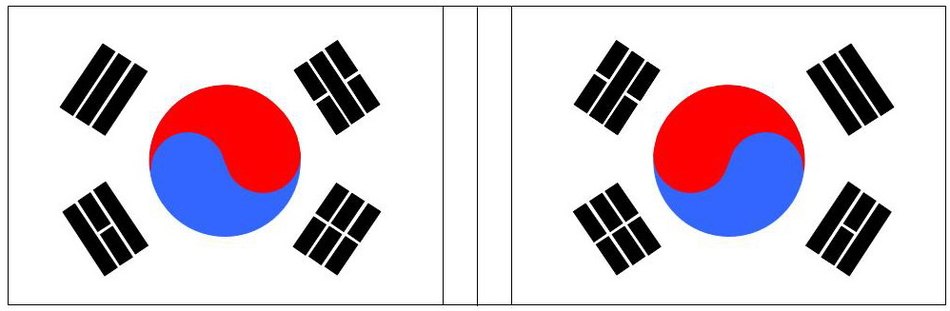

Corea del Sud

Costa d'Avorio

Costa Rica M Mercant

Bandiera della Marina Militare del Costa RicaBandiera della CroaziaBandiera di CubaBandiera della Marina Mercantile della DanimarcaBandiera della Marina Militare della DanimarcaBandiera della Dominica

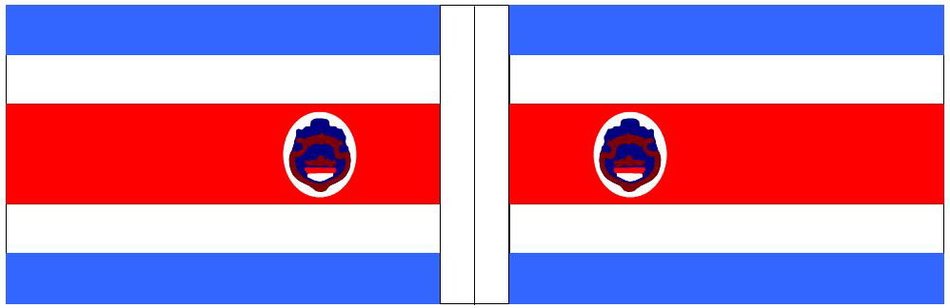

Costa Rica M Militare

Croazia

Cuba

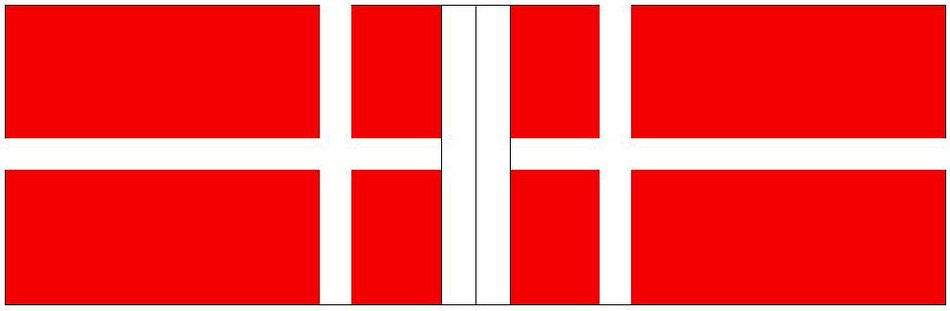

Danimarca M Mercant

Danimarca M Militare

Dominica

Bandiera dell'EgittoBandiera dell'Egitto (RAU)
Bandiera di El SalvadorBandiera degli Emirati Arabi UnitiBandiera della Marina Mercantile dell'EquadorBandiera della Marina Mlitare dell'Equador

Egitto

Egitto (R.A.U.)

El Salvador

Emirati Arabi Uniti

Equador M Mercantile

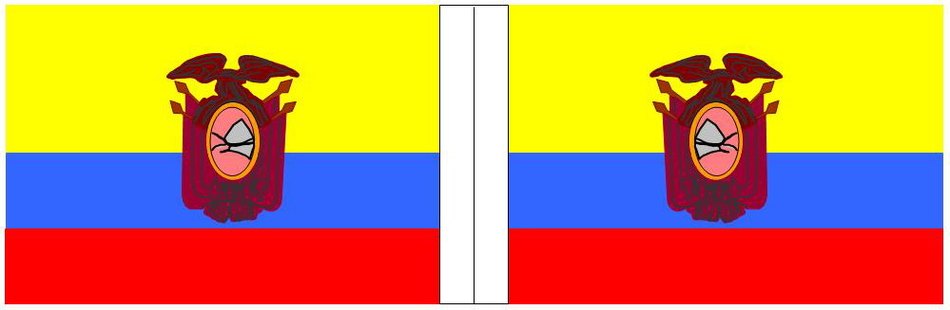

Equador M Militare

Bandiera dell'EritreaBandiera dell'EstoniaBandiera dell'EtiopiaBandiera dell'EtiopiaBandiera delle FijiBandiera delle Filippine

Eritrea

Estonia

Etiopia

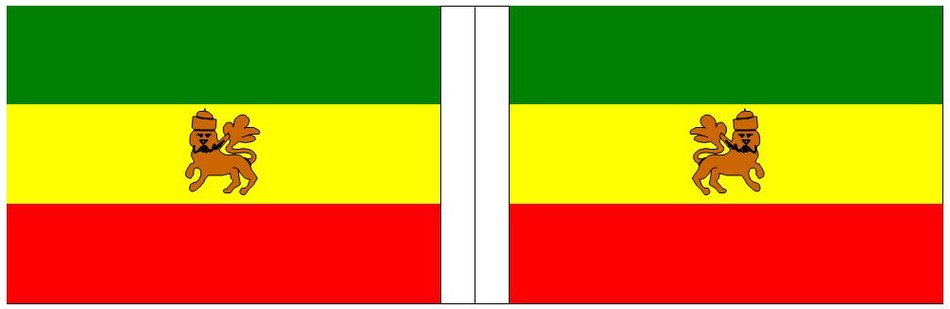

Etiopia 2

Fiji

Filippine

Bandiera delle Marina Mercantile della FinlandiaBandiera della Marina Militare della FinlandiaBandiera della FranciaBandiera del GabonBandiera del GambiaBandiera della Georgia

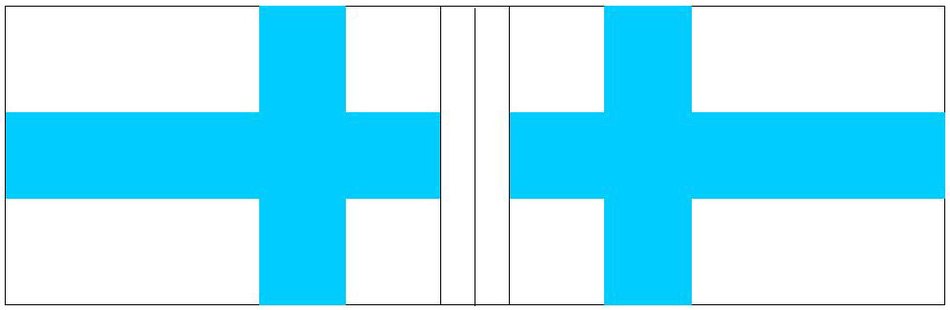

Finlandia M Mercantile

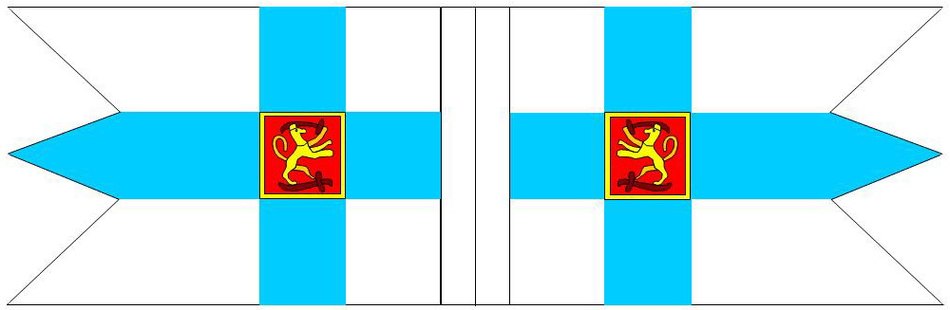

Finlandia M Militare

Francia

Gabon

Gambia

Georgia

Bandiera della GermaniaBandiera della Marina Militare della GermaniaBandiera della Germania OrientaleBandiera del GhanaBandiera della Marina Mercantile del GhanaBandiera della Giamaica

Germania

Germania M Militare

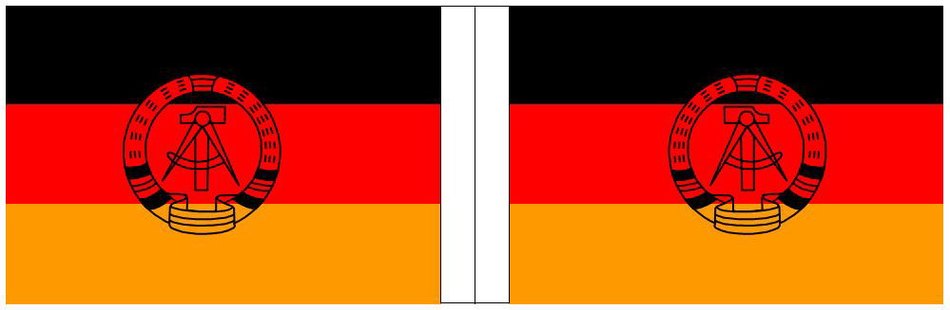

Germania Orientale

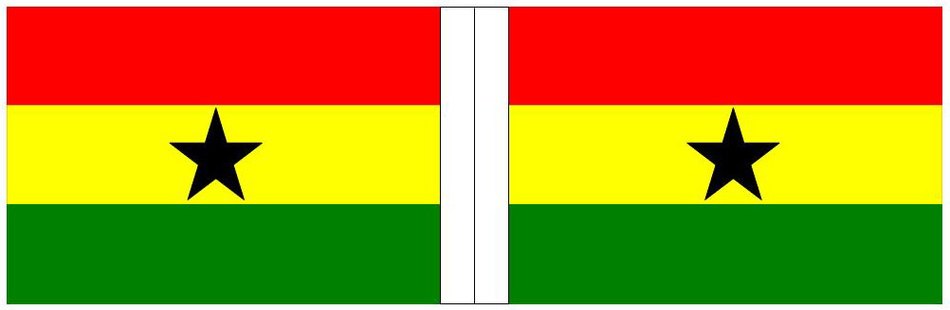

Ghana

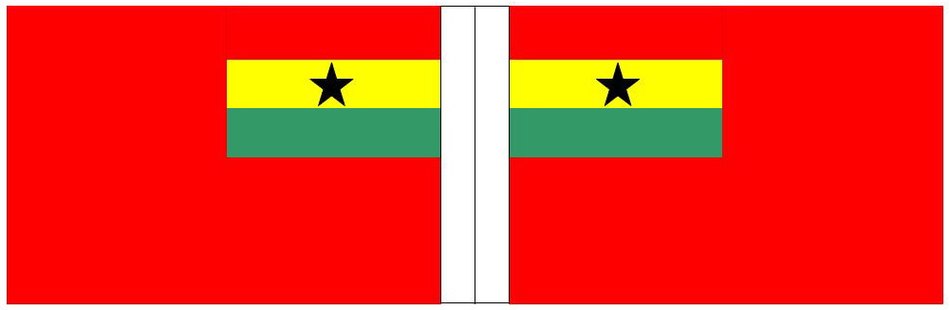

Ghana M Mercantile

Giamaica

Bandiera del GiapponeBandiera di GibutiBandiera della GiordaniaBandiera della flotta di riserva della Gran BretagnaBandiera della Marina Mercantile della Gran BretagnaBandiera della Marina Militare della Gran Bretagna

Giappone

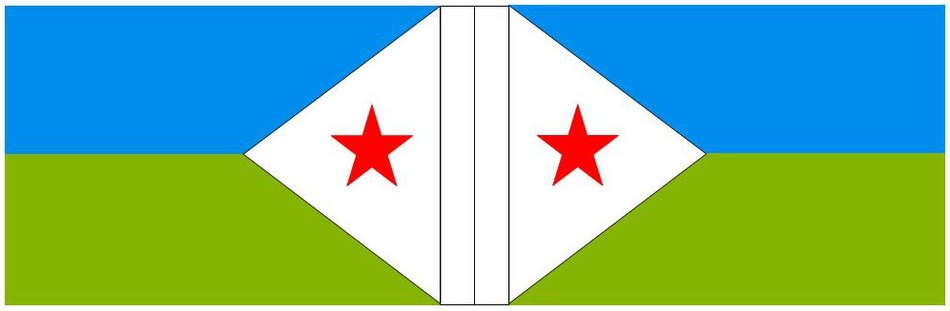

Gibuti

Giordania

Gran Bretagna flotta ris

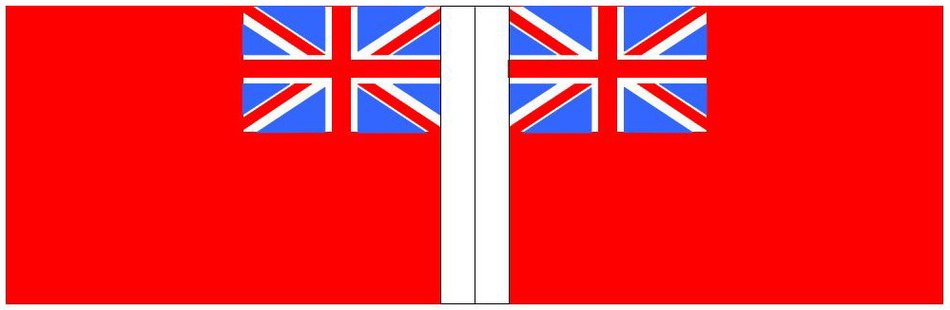

Gran Bretagna M Merc

Gran Bretagna M Mil

Bandiera della Marina Mercantile della GreciaBandiera della Marina Militare della GreciaBandiera di GrenadaBandiera della Marina Militare del GuatemalaBandiera della GuineaBandiera della Guinea Bissau

Grecia M Mercantile

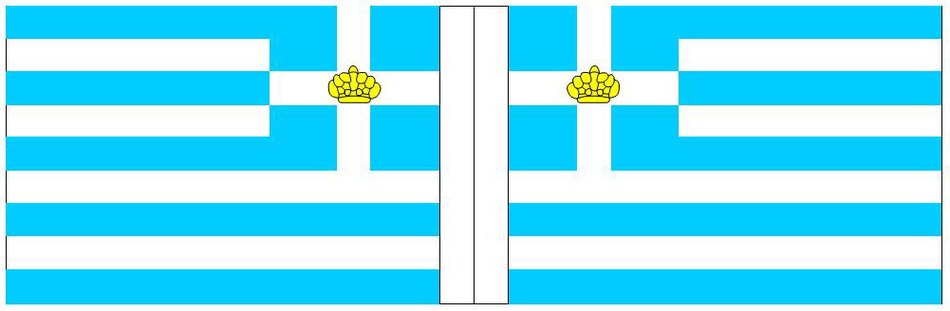

Grecia M Militare

Grenada

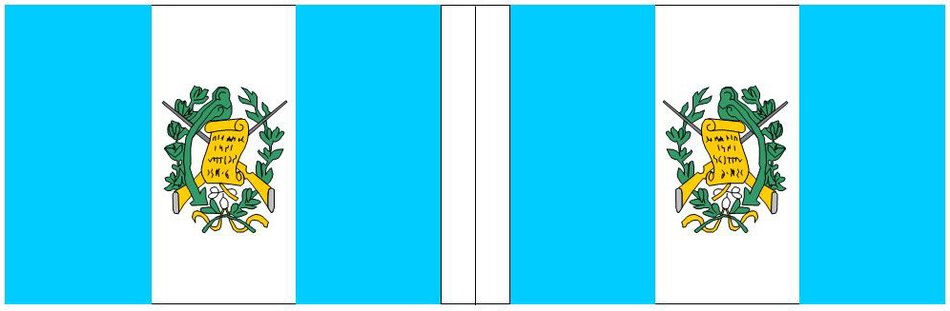

Guatemala M Militare

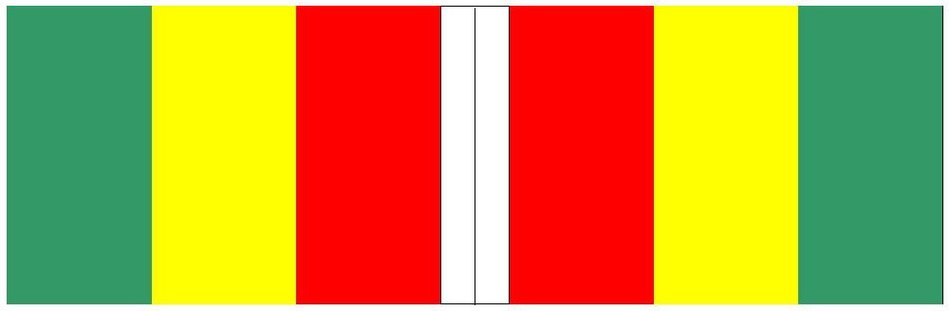

Guinea

Guinea Bissau

Bandiera della Guinea EquatorialeBandiera della GuyanaBandiera di HaitiBandiera dell'HondurasBandiera dell'IndiaBandiera della Marina Mercantile dell'India

Guinea Equatoriale

Guyana

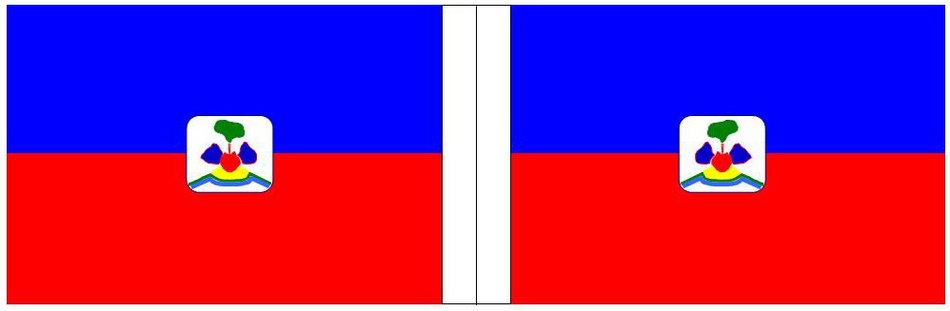

Haiti

Honduras

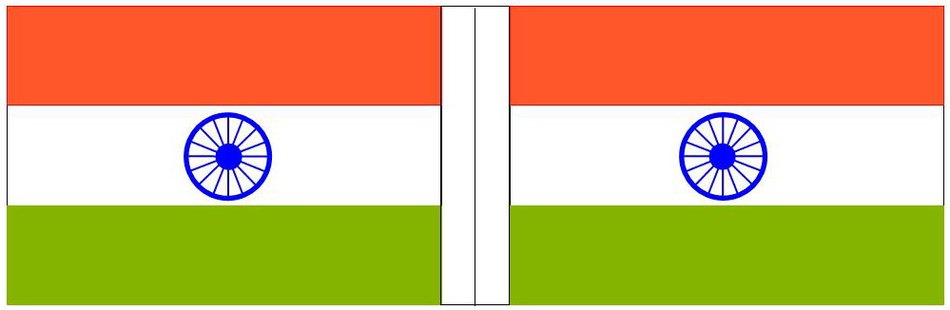

India

India M Mercantile

Bandiera della Marina Militare dell'IndiaBandiera dell'IndonesiaBandiera della Marina Mercantile dell'IranBandiera della Marina Militare dell'IranBandiera dell'IraqBandiera dell'Iraq

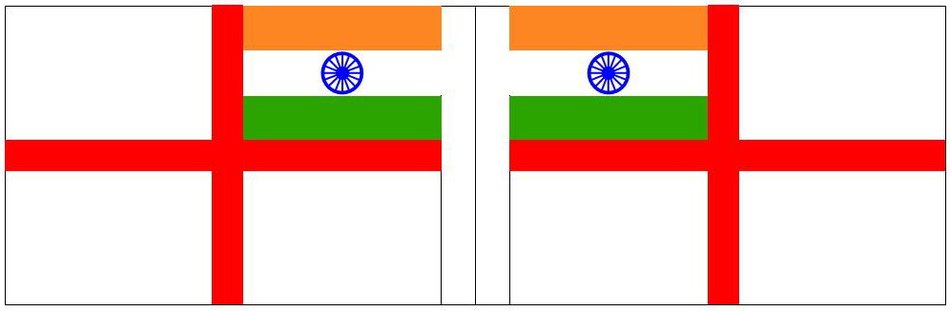

India M Militare

Indonesia

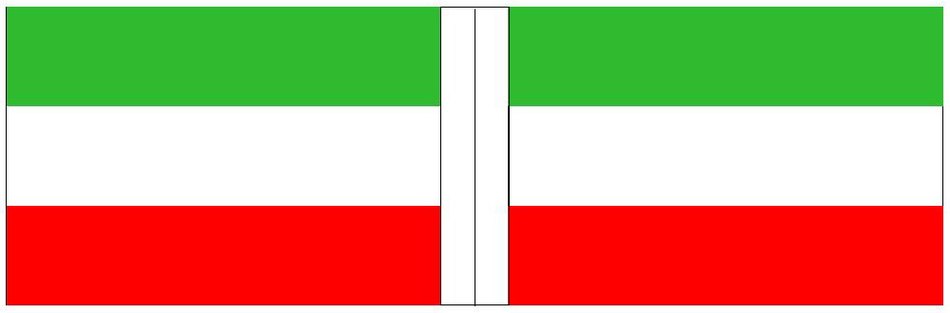

Iran M Mercantile

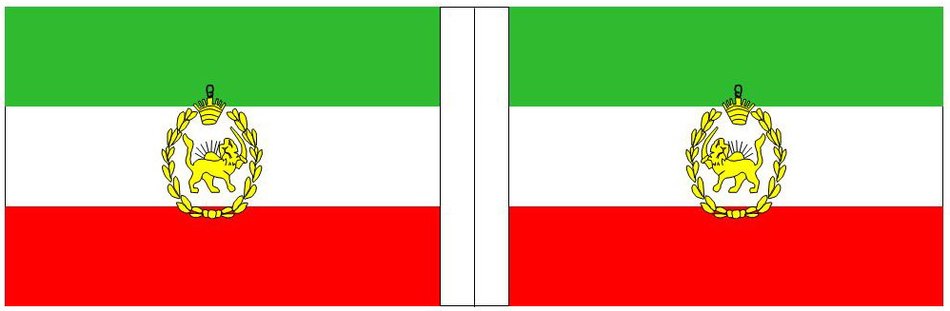

Iran M Militare

Iraq

Iraq 2

Bandiera dell'IrlandaBandiera dell'IslandaBandiera delle Isole MarshallBandiera delle Isole SalomoneBandiera di IsraeleBandiera della Marina Mercantile di Israele

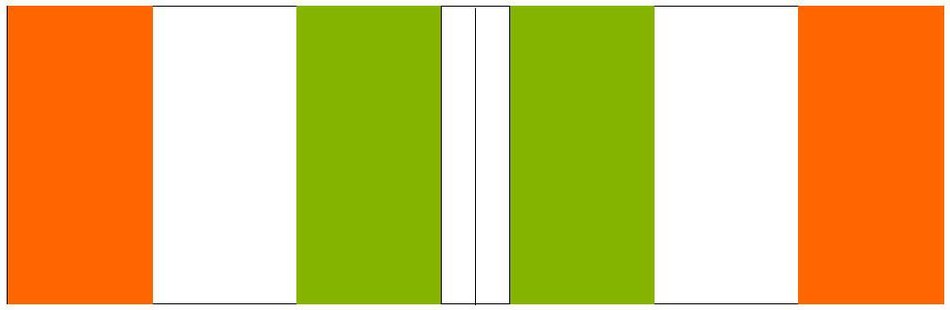

Irlanda

Islanda

Isole Marshall

Isole Salomone

Israele

Israele M Mercantile

Bandiera della Marina Militare di IsraeleBandiera dell'ItaliaBandiera della Marina Mecantile dell'ItaliaBandiera della Marina Militare dell'ItaliaBandiera della JugoslaviaBandiera del Kazakistan

Israele M Militare

Italia

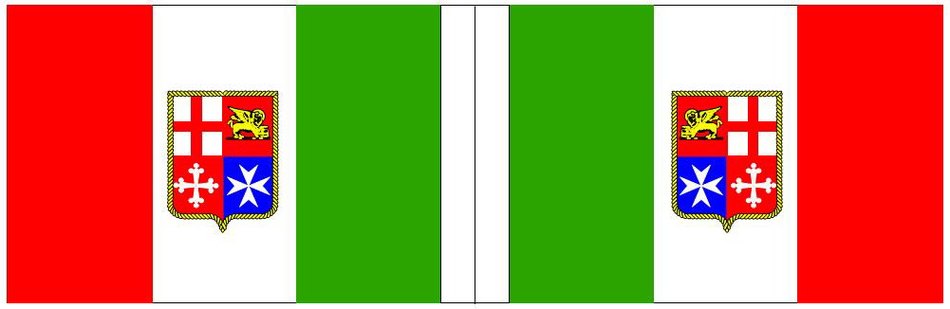

Italia M Mercantile

Italia M Militare

Jugoslavia

Kazakistan

Bandiera del KeniaBandiera del KirghizistanBandiera del KiribatiBandiera del KuwaitBandiera del LaosBandiera del Lesotho

Kenia

Kirghizistan

Kiribati

Kuwait

Laos

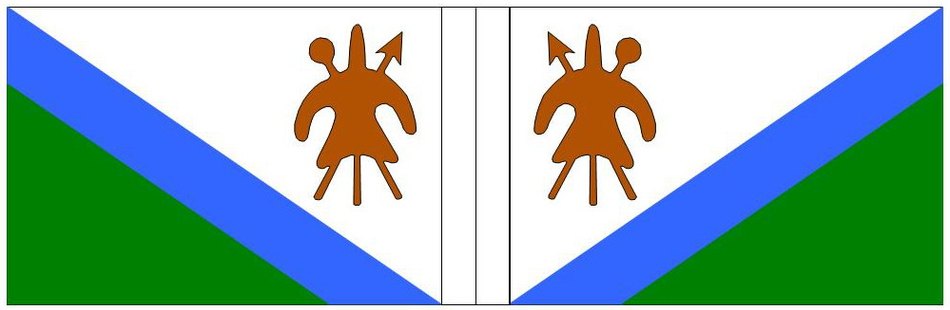

Lesotho

Bandiera della LettoniaBandiera del LibanoBandiera della LiberiaBandiera della LibiaBandiera della LibiaBandiera del Liechtenstein

Lettonia

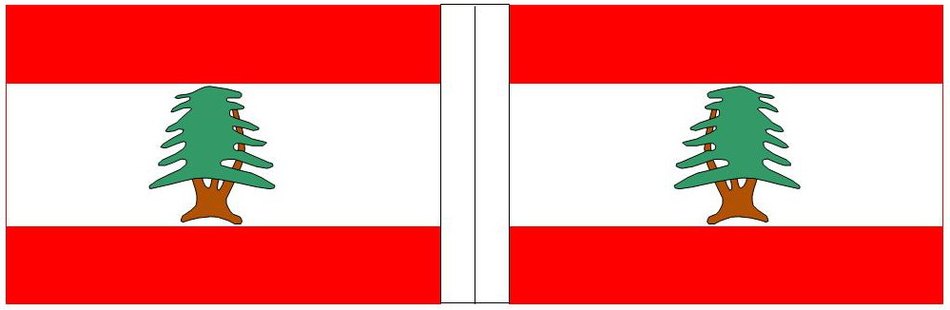

Libano

Liberia

Libia

Libia 2

Liechtenstein

Bandiera della LituaniaBandiera del LussemburgoBandiera della MacedoniaBandiera del MadagascarBandiera della MalaysiaBandiera delle Maldive

Lituania

Lussemburgo

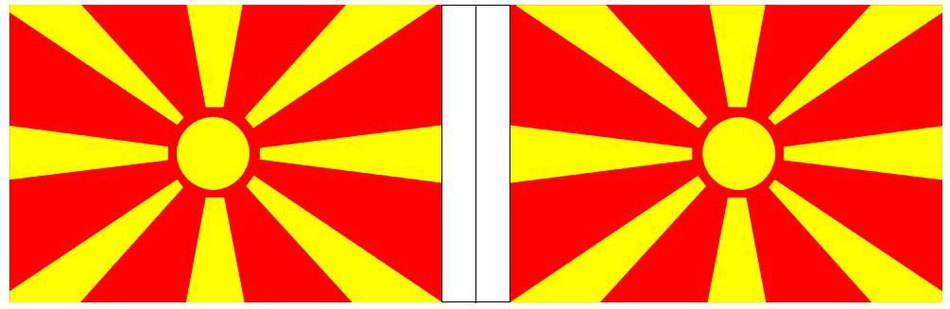

Macedonia

Madagascar

Malaysia

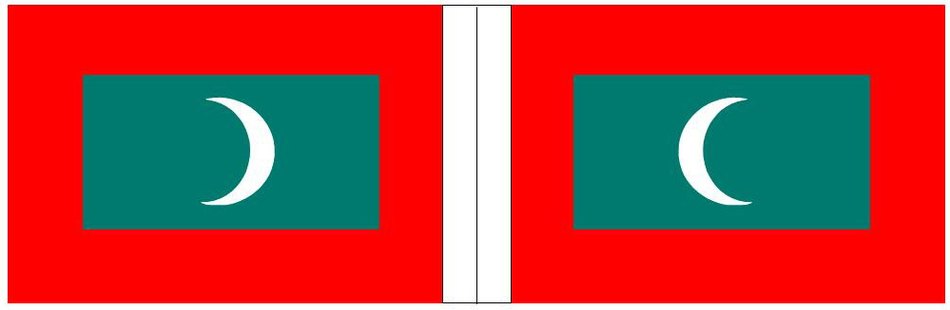

Maldive

Bandiera del MaliBandiera di MaltaBandiera del MaroccoBandiera della MauritaniaBandiera delle MaurizioBandiera del Messico

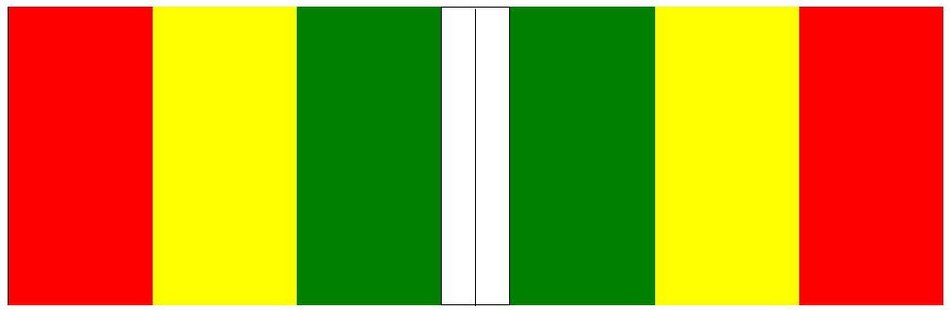

Mali

Malta

Marocco

Mauritania

Maurizio

Messico

Bandiera della MicronesiaBandiera della MoldaviaBandiera di MonacoBandiera della MongoliaBandiera del MozambicoBandiera del Myanmar - Birmania

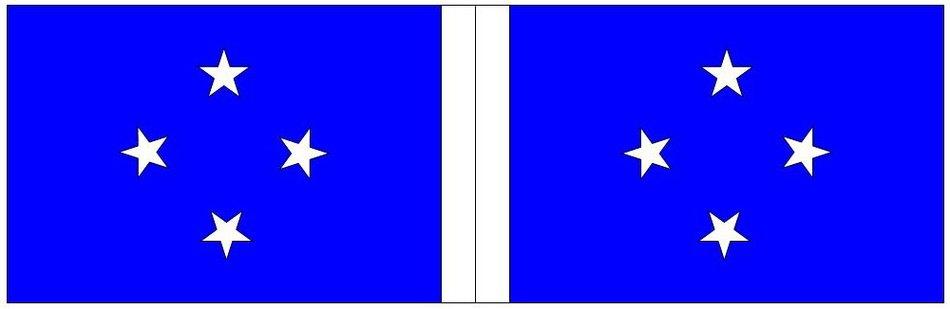

Micronesia

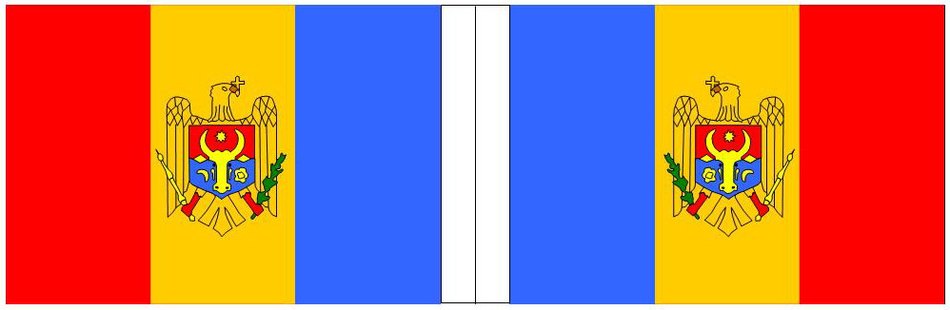

Moldavia

Monaco

Mongolia

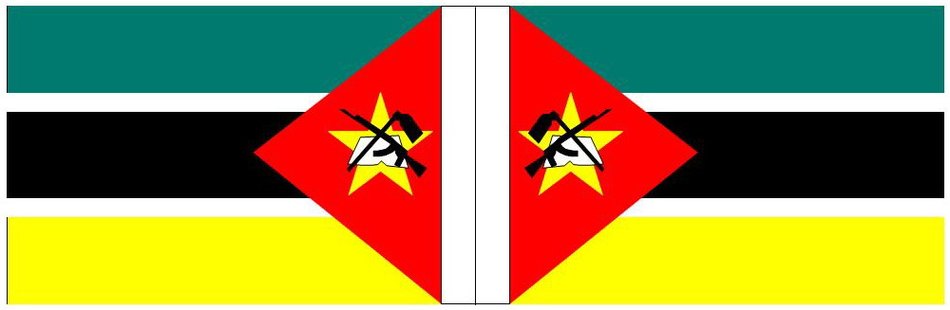

Mozambico

Myanmar (Birmania)

Bandiera della NamibiaBandiera di NauruBandiera del NepalBandiera del NicaraguaBandiera del NigerBandiera della Nigeria

Namibia

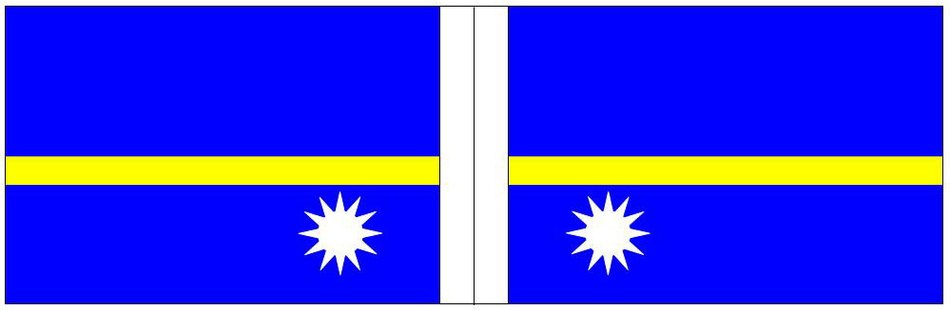

Nauru

Nepal

Nicaragua

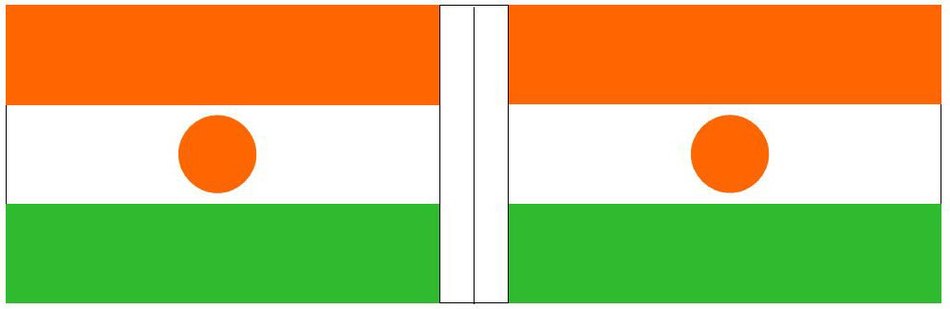

Niger

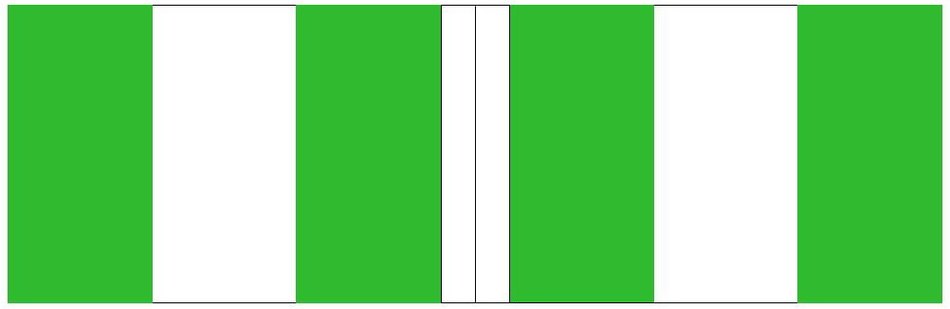

Nigeria

Bandiera della NorvegiaBandiera della Marina Militare della NorvegiaBandiera della Nuova ZelandaBandiera della Marina Mercantile della Nuova ZelandaBandiera di OmanBandiera dei Paesi Bassi

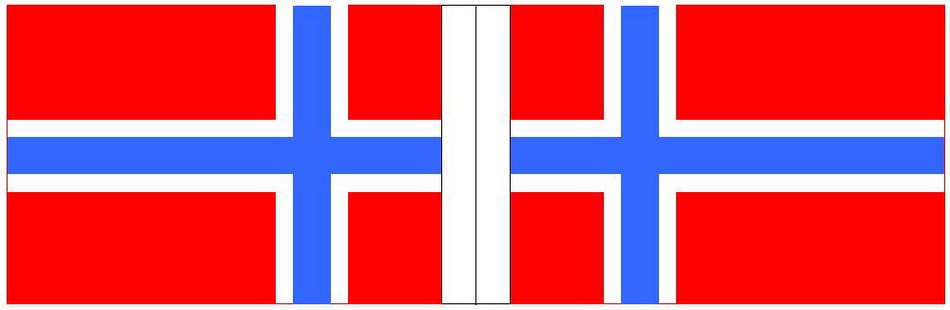

Norvegia

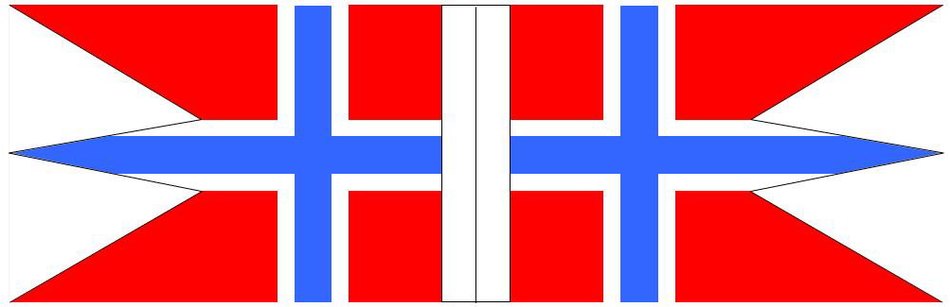

Norvegia M Militare

Nuova Zelanda

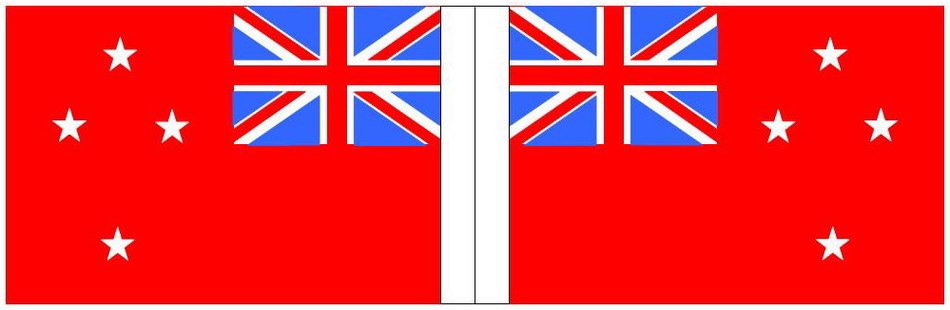

Nuova Zelanda M Mer

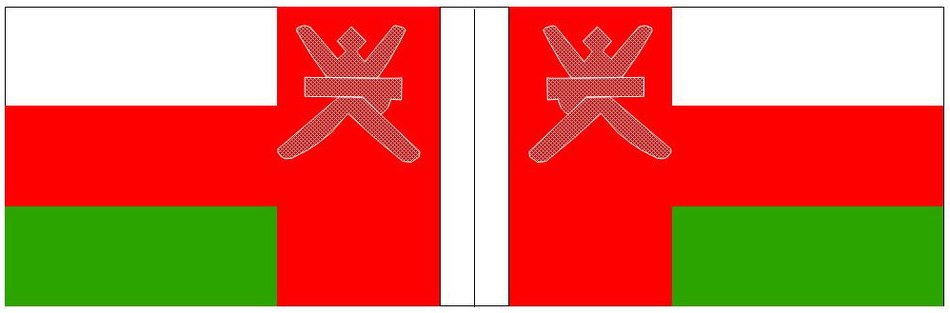

Oman

Paesi Bassi

Bandiera della Marina Mercantile del PakistanBandiera della Marina Militare del PakistanBandiera di PalauBandiera di PanamaBandiera di Papua Nuova GuineaBandiera del Paraguay

Pakistan M Mercantile

Pakistan M Militare

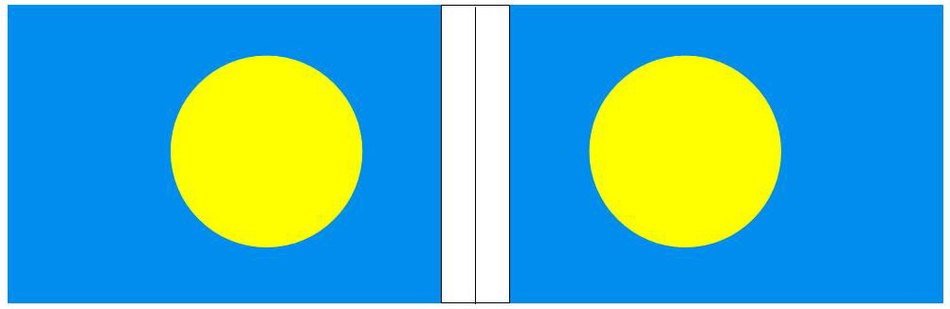

Palau

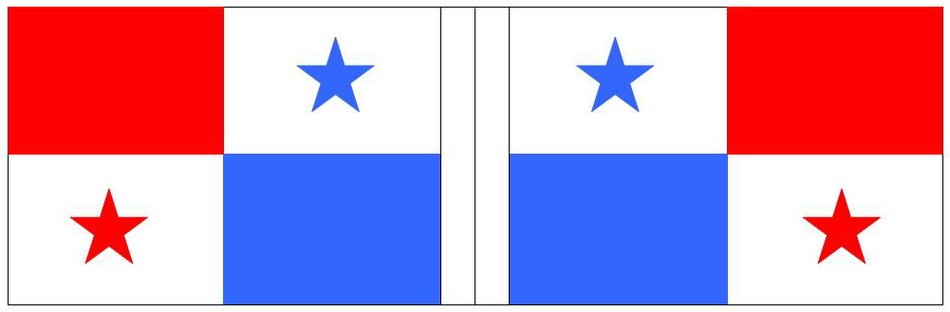

Panama

Papua Nuova Guinea

Paraguay

Bandiera della Marina Militare del Perù
Bandiera della PoloniaBandiera della Marina Mercantile della PoloniaBandiera della Marina Militare della PoloniaBandiera del PortogalloBandiera del Qatar

Peru M Militare

Polonia

Polonia M Mercantile

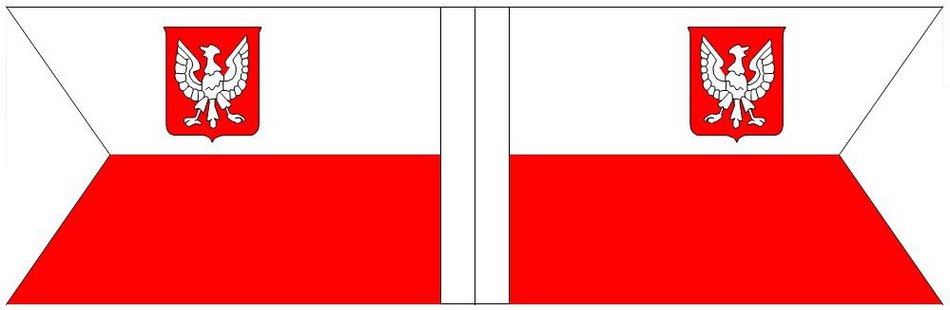

Polonia M Militare

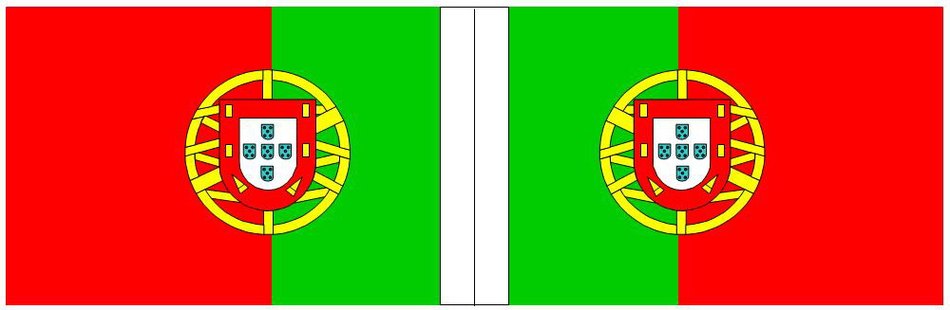

Portogallo

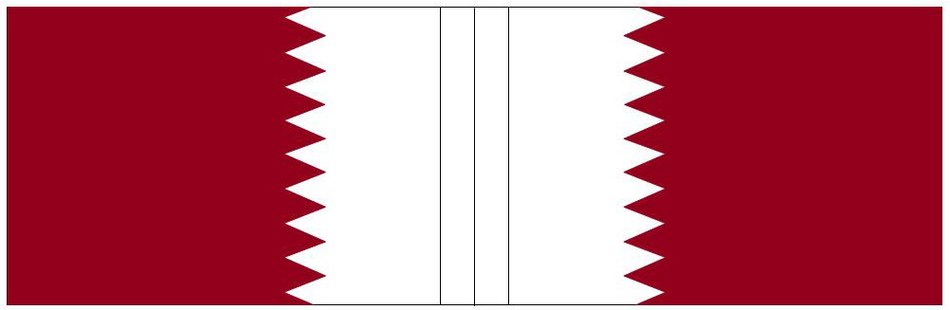

Qatar

Bandiera del Regno UnitoBandiera della Repubblica CecaBandiera della Repubblica CentrafricanaBandiera della Repubblica del CongoBandiera della Repubblica Democratica del CongoBandiera della Repubblica Dominicana

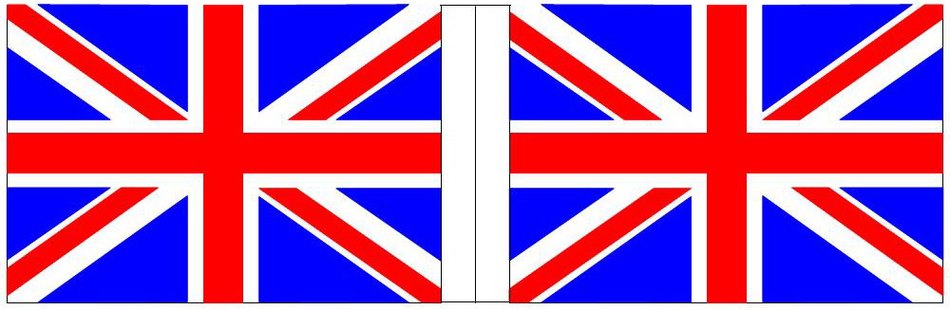

Regno Unito

Repubblica Ceca

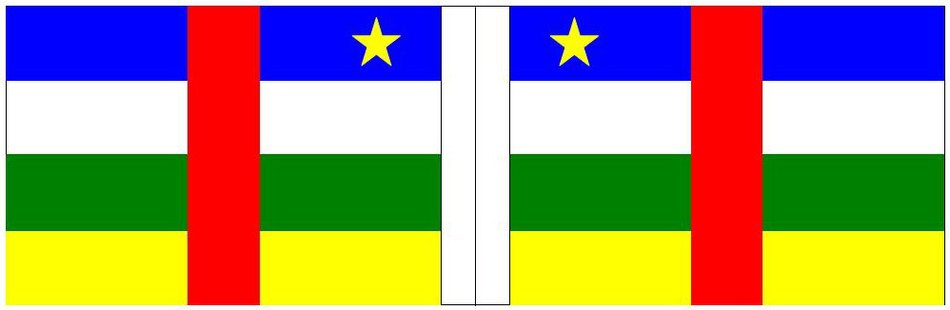

Repubb Centrafricana

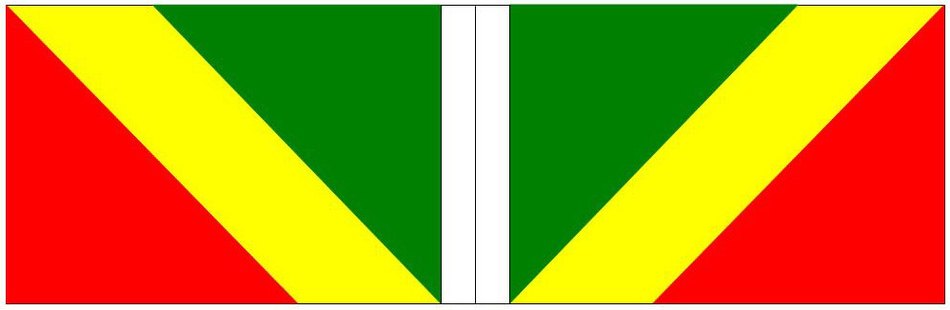

Repubblica del Congo

Repubb Dem del Congo

Rep Dominicana

Bandiera della RhodesiaBandiera della Marina Mercantile della RomaniaBandiera della Marina Militare della RomaniaBandiera del RuandaBandiera della RussiaBandiera di Saint Kitts e Nevis

Rhodesia

Romania M Mercantile

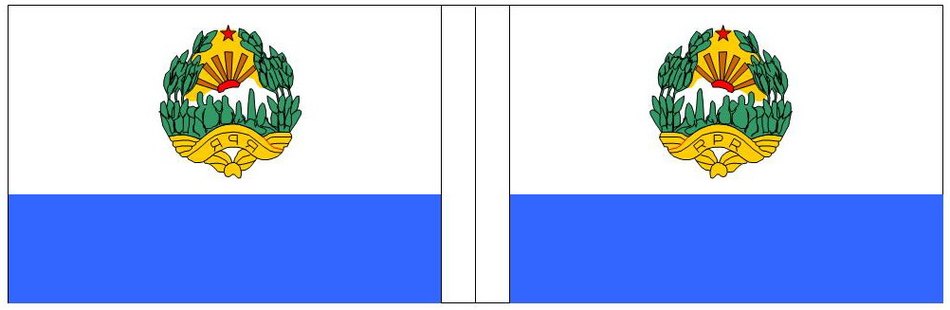

Romania M Militare

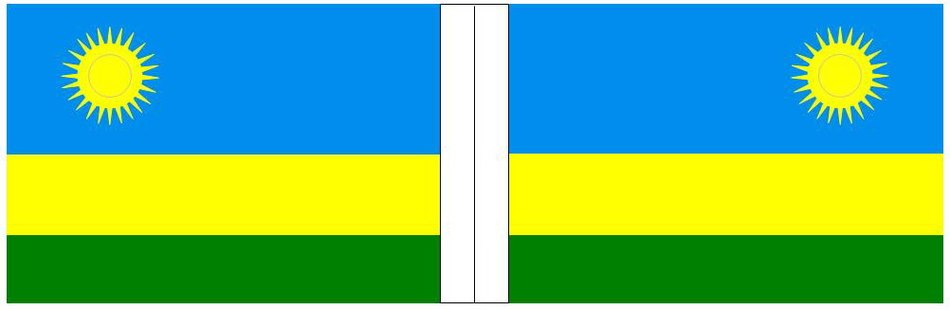

Ruanda

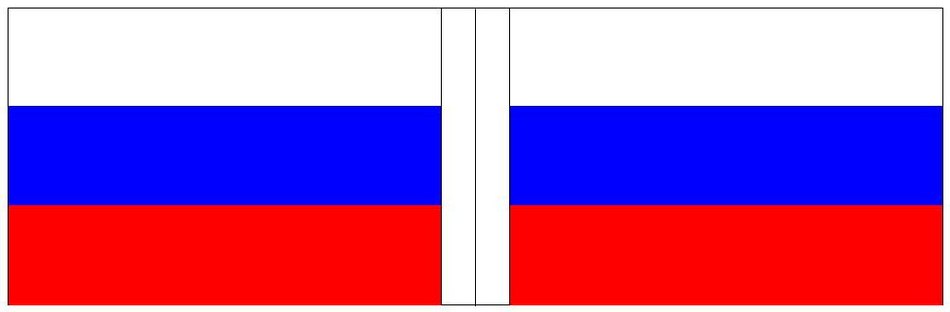

Russia

Saint Kitts e Nevis

Bandiera di Saint LuciaBandiera di Saint Vincent e GrenadineBandiera di SamoaBandiera di San MarinoBandiera di Sao Tome e PrincipeBandiera delle Seicelle

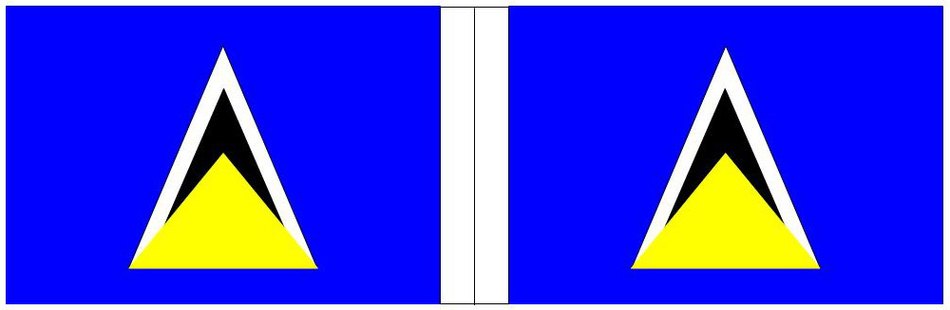

Saint Lucia

St Vincent e Grenadine

Samoa

San Marino

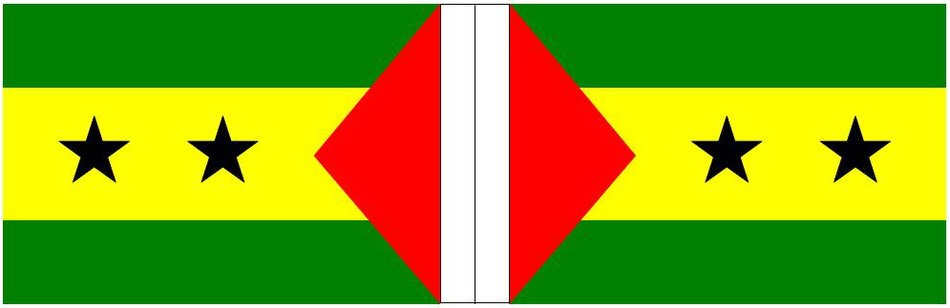

Sao Tome e Principe

Seicelle

Bandiera del SenegalBandiera di Serbia e MontenegroBandiera della Sierra LeoneBandiera di SingaporeBandiera della SiriaBandiera della Slovacchia

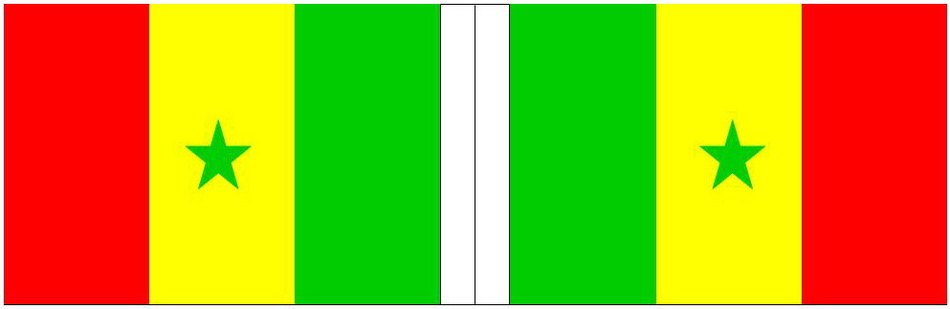

Senegal

Serbia e Montenegro

Sierra Leone

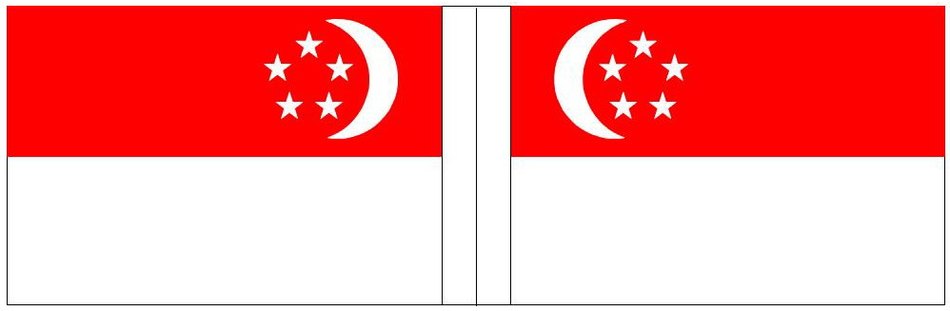

Singapore

Siria

Slovacchia

Bandiera della SloveniaBandiera della SomaliaBandiera della SpagnaBandiera della Marina Mercantile della SpagnaBandiera della Marina Militare della SpagnaBandiera dello Sri Lanka

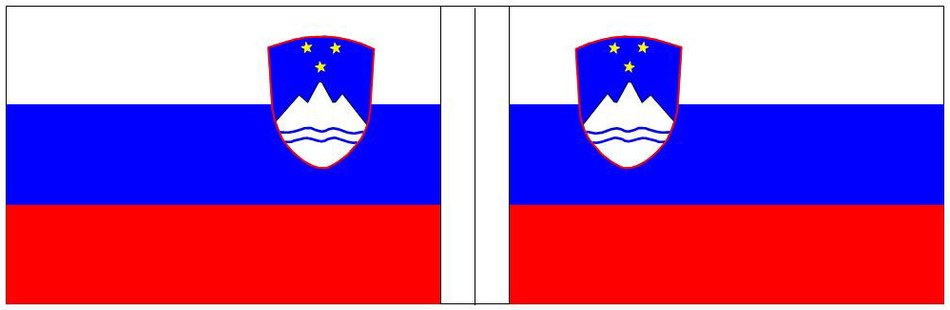

Slovenia

Somalia

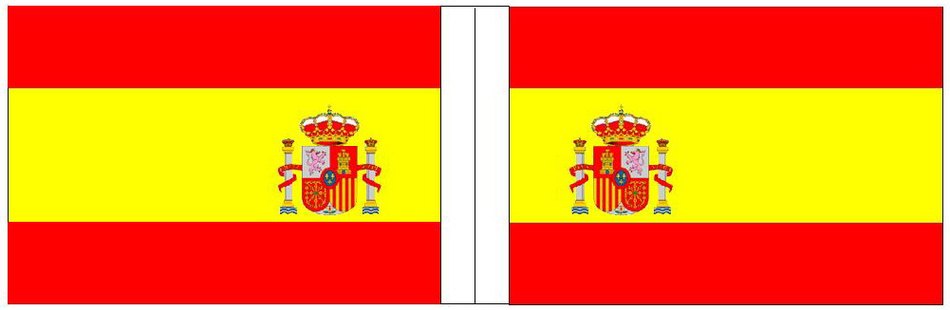

Spagna

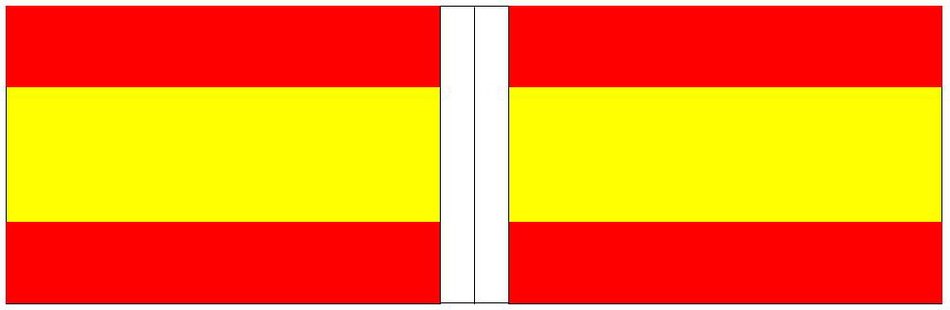

Spagna M Mercantile

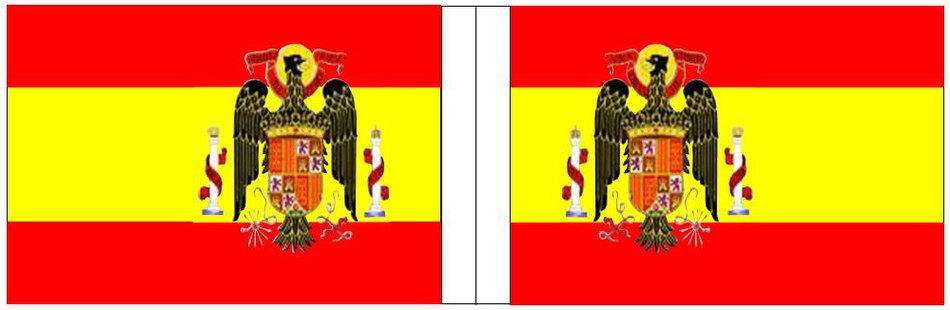

Spagna M Militare

Sri Lanka

Bandiera degli Stati UnitiBandiera del Sud AfricaBandiera vecchia del Sud AfricaBandiera del SudanBandiera della Marina Mercantile della SveziaBandiera della Marina Militare della Svezia

Stati Uniti

Sud Africa

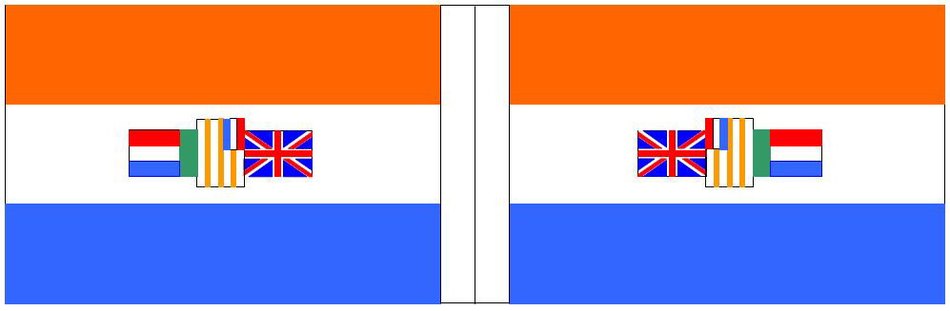

Sud Africa vecchia

Sudan

Svezia M Mercantile

Svezia M Militare

Bandiera della SvizzeraBandiera dello SwazilandBandiera del TagikistanBandiera di TaiwanBandiera della Marina Mercantile di TaiwanBandiera della Tanzania

Svizzera

Swaziland

Tagikistan

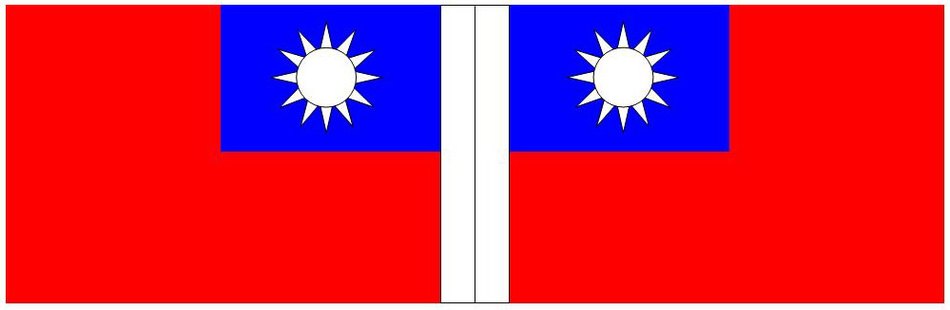

Taiwan

Taiwan M Mercantile

Tanzania

Bandiera della Marina Mercantile della ThailandiaBandiera della Marina Militare della ThailandiaBandiera di Timor EstBandiera del TogoBandiera di TongaBandiera di Trinidad e Tobago

Thailandia M Mercant

Thailandia M Militare

Timor Est

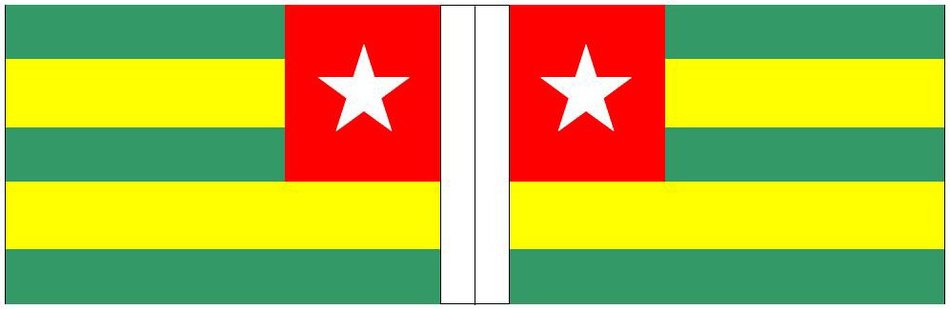

Togo

Tonga

Trinidad e Tobago

Bandiera della Marina Mercantile della TunisiaBandiera della TurchiaBandiera del TurkmenistanBandiera di TuvaluBandiera dell'UcrainaBandiera dell'Uganda

Tunisia M Mercantile

Turchia

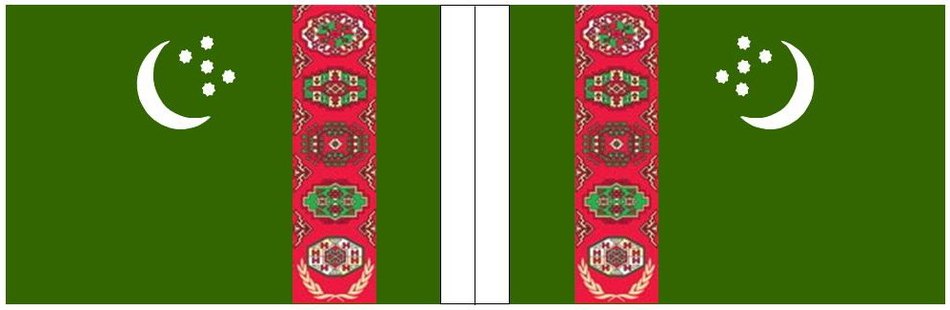

Turkmenistan

Tuvalu

Ucraina

Uganda

Bandiera dell'UngheriaBandiera della Marina Mercantile dell'URSSBandiera della Marina Militare dell'URSSBandiera dell'UruguayBandiera dell'UzbekistanBandiera Vanuatu

Ungheria

URSS M Mercantile

URSS M Militare

Uruguay

Uzbekistan

Vanuatu

Bandiera del VenezuelaBandiera del VietnamBandiera del Vietnam del SudBandiera dello YemenBandiera dello ZambiaBandiera dello Zimbabwe

Venezuela

Vietnam

Vietnam del Sud

Yemen

Zambia

Zimbabwe


Home page
Le bandiere di questa collezione sono state disegnate nelle due facce, in maniera simmetrica, in modo da poterle scaricare e utilizzare secondo la tecnica di riproduzione descritta in questa pagina.
Possono esserci errori o omissioni.
Si ringrazia anticipatamente quanti li vorranno segnalare.
